Линия по производству ароматических гранул для стирки (400-700 кг/ч)

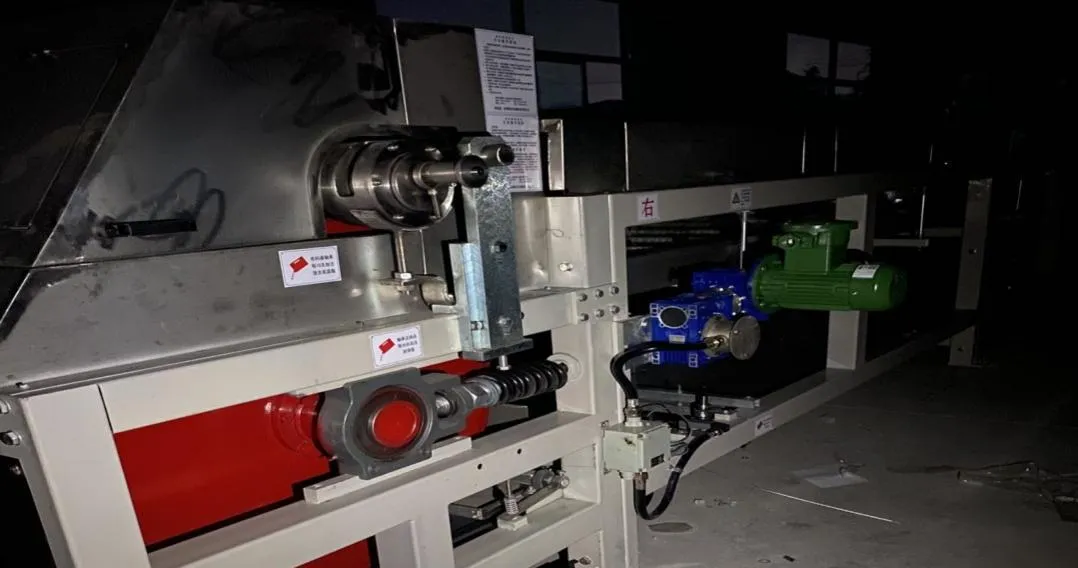

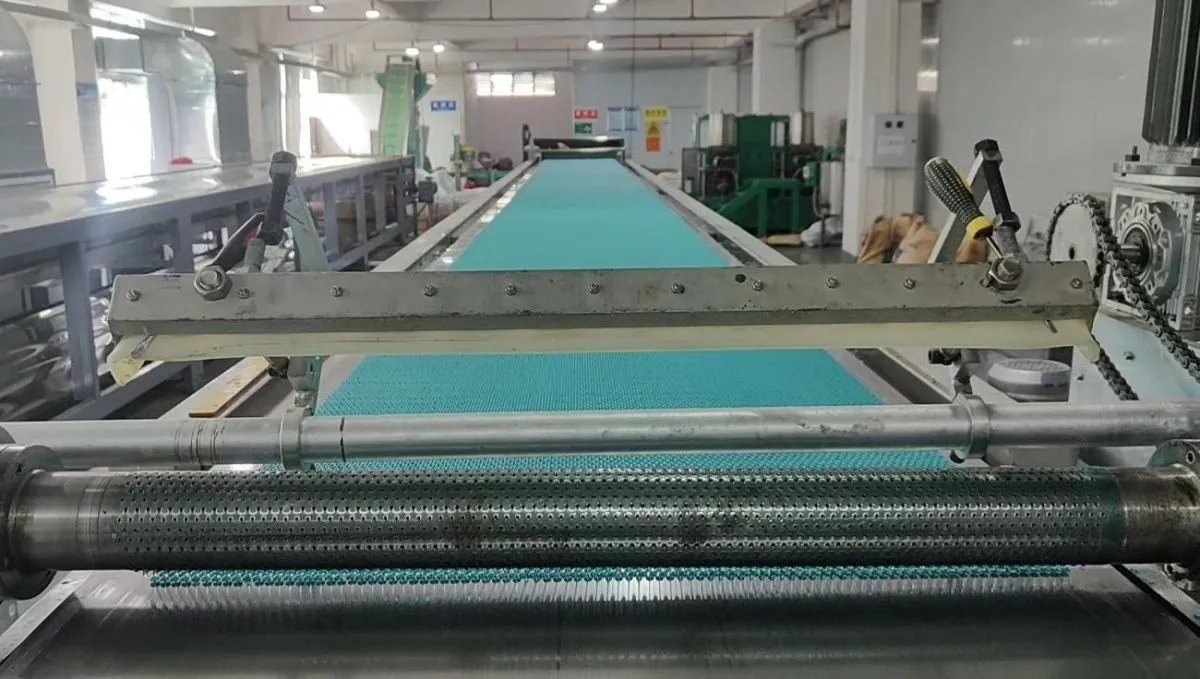

Стальной ленточный гранулятор
Фильтр
Труба для материала
Насос для материала
Оборудование для смешивания материалов
Плавильный бак весом 2 тонны
2-тонный изоляционный бак
Рабочая платформа
Устройство для измерения температуры масла
Масляный насос
Масляная труба
Вспомогательное оборудование
Чиллер 20P
Водяной насос подкачки
Труба подачи охлаждающей воды 50 м
Технические параметры
Проектная производительность: 400-700 кг/ ч (зависит от продукта)
Способ нагрева: термомасляное / электрическое отопление / паровое
Режим работы: непрерывная работа (в соответствии с 8000 часов в год)
Охлаждающая среда: 30-38 ℃ промышленная вода, циркулирующая вода
Скорость стальной ленты: 10-50 м / мин
Расход воды: 3-5 м3 / ч
Производительность готового продукта: ≥ 99％
Питающая среда: высокотемпературная жидкость (50-300 ℃)
Температура готового продукта: ≤ 35 ℃
Параметры машины
Диаметр приводного вала: 1000 мм гальваническое покрытие поверхности из углеродистой стали центральная колесная база: 2000 мм
Эффективная рабочая длина: 1900 мм
Размеры оборудования: L16 м x W1,5 м x H1,4 м (высота разряда от земли 1200 мм)
Электрические характеристики: трехфазная пятипроводная система.
Входная мощность: 380 В/3P, 50 Гц, RS-N
Источник питания управления: 220 В/24 В
Общая мощность: 15 кВт
Резервуар для охлаждающей воды 2 штуки 2,8 * 0,58 * 0,1 Мили
8 деталей
Насос для циркуляционной охлаждающей воды: Марка HUAYANG, расход 20 м3 / ч, мощность 2,2 кВт, двигатель IIC T4
Пояснение: Назначение циркуляционного водяного насоса заключается в повышении давления охлаждающей воды в резервуаре для хранения воды с помощью водяного насоса и повторной циркуляции ее по стальной ленте, чтобы охладить стальную ленту для непрерывной работы.
Насос из нержавеющей стали: 2 комплекта
Марка HENGTONG, модель CB-B объемом 50 л, мощность 3 кВт, двигатель IIC T4
Электрический шкаф управления с ПЛК.
Список электрических конфигураций
Шкаф управления ПЛК Delta
Преобразователь частоты INVT
Воздушный выключатель C32 Schneider
Контактор переменного тока LC1-D Schneider
Тепловое реле LR2-D Schneider
Промежуточное реле MY4NJ OMRON
Световой индикатор XB2BVB3C/4C Schneider
Кнопка включения питания XB2BA31C/42C Schneider
Модуль цифрового ввода Schneider
Модуль аналогового ввода Schneider
Направляющая Schneider
Карта памяти MMC Siemens
Обзор системы управления
Панель управления с ПЛК включает в себя: частоту вращения двигателя, индикацию водяного насоса; температуру воды и охлаждающей воды на входе, индикацию температуры и аварийную сигнализацию. Система сигнализации на объекте, управление запуском и остановкой насоса для подачи материала; отображение данных насоса для подачи материала; контроль температуры прибора, аварийное отключение и контроль защитной блокировки.
В стоимость включены пуско-наладочные работы
Доставка – 25 дней
Срок изготовления – 45-50 дней
