Машина для изготовления многослойных бумажных пакетов предназначена для производства рулонных крафт-бумажных пакетов емкостью 70-40 гсм, размер которых можно регулировать по желанию пользователя. Склеивание среднего шва.

Мешки, изготовленные на этой машине, используются для упаковки пищевых продуктов, химических продуктов, цемента.

Технологическая схема：

Рулонный материал → разматывание → Укладка слоями → склеивание среднего шва → формирование →многослойное натяжение → резка (заданная длина) → протяжная резка → фотоэлектрический подсчет →транспортировка пакета → готовый пакет.

Спецификация：

Производительность 30-120 шт/мин

Ширина изготовления пакетов (мм) 350-600 мм

Длина изготовления пакетов (мм) 500-1200 мм (Система программирования ПЛК и сенсорный экран)

Слой бумаги: 1-4 слоя

Один комплект прокалывающего устройства

Диаметр исходного материала (мм) φ1200 × 1250 мм

типографская метка,

отслеживание резца: Резка по следу печатной метки

Точность отслеживания ± 1 мм

Способ управления цветной сенсорный ЖК-дисплей

Мощность (КВТ) 13 кВт

Размеры (мм) 11000×2300×1900 (мм)

Количество разматывающих устройств: 4

Центральное уплотняющее устройство

Формирование трубок для прямых и складывающихся боковых пакетов

Прецизионная система ротационной резки

Автоматический подсчет

Фотоэлектрический датчик

Регулируемый стол для сбора отходов

Устройство для перетаскивания и прижима резиновых колес

Ключевые особенности：

С человеко-машинным интерфейсом (сенсорный экран), частотным регулированием, высокоточной системой сервоуправления, системой управления программированием ПЛК, автоматическим подсчетом, выводом и так далее. Система управления проста и удобна в эксплуатации: автоматическая остановка машины для производства рулонных материалов; Автоматическое отслеживание цветового кода, склеивание, формовка, подача материала, фотоэлектрический датчик; установка длины без переключения передач, резак с возможностью двойного использования в горячем и холодном режимах и другие функции.

Основные конструкции：

(1) Используется стальная пластина 45# толщиной 40 мм；

(2) Элемент разматывания выполнен из стальной пластины толщиной 12 мм, поверхность обработана 3-слойной краской;

(3) Промежуточная опора из коробчатого железа 120#；

(4) Часть для разматывания рулонного материала оснащена пневматическим стержневым валом: 4 комплекта (сталь 45#) поверхность обработана высокочастотной закалкой; она выдерживает вес в 1,3 тонны)

(5) Другие элементы изготовлены из чугуна литья под давлением 45#、A3;

Конфигурация：

Сенсорный экран 7# 1

ПЛК Delta 14 spot 1

Основной преобразователь частоты (Delta) 7,5 кВт 1

Энкодер (NEMICON) 1

Промежуточное реле (CHINT) HH53P/24 В постоянного тока 2

Контактор переменного тока CJX2-3210 220 В 1

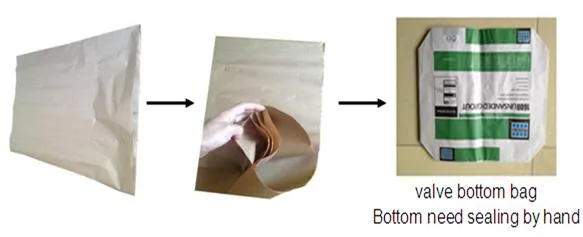

Образцы пакетов:

Четырехцветная флексографская печатная машина

Особенности:

Вся машина оснащена проводным управлением, основной блок состоит из разматывающего устройства, блока управления натяжением, блока подачи тяги, печатающего устройства, сушильного устройства. Разматывающее устройство управляется устройством автоматической системы коррекции, это небольшое отклонение при подаче, автоматически корректирующее устройство для бумаги, вся машина управляется ПЛК, централизованная система управления.

Эта машина отличается разумной конструкцией, высокой скоростью печати и простотой в эксплуатации.

Область применения: мешки для химикатов, мешки для цемента, пакеты для упаковки пищевых продуктов и другие

Максимальное количество цветов печати: 4

Ролики: печатающий ролик, анилоксовый ролик, чернильный ролик, ролик для подачи бумаги

Каждая группа печатных роликов может управляться независимо.

Спецификация：

Ширина печати: 1160 мм

Длина печати: 300-1000 мм

Мощность (кВт) 48 кВт

Размеры (мм) 9050×2200×2300

Автоматическое перемешивание чернил в режиме ожидания

Нагреватель и сушка печатной краски

Четырехцветная печатная машина с накатывающим устройством.

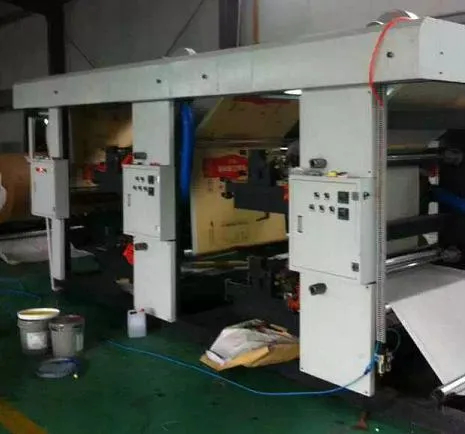

Изображение для справки：

В стоимость включены пуско-наладочные работы
