Автоматическая машина для производства бумажных пакетов 600ZTJ
Машина оснащена автоматической системой непрерывной подачи бумаги и подходит для массового производства пакетов.
Она работает с сенсорным экраном и обеспечивает высокую точность, быструю и удобную настройку и управление производством.
В станке используется система подачи с четырьмя всасывающими соплами, которая позволяет производить бумажные пакеты с высокой скоростью и стабильным качеством. Она может работать с различными видами бумаги.
Технические параметры:
Плотность бумаги: 128-350 г (крафт-бумага 100-350 г/м2, другая бумага 128-350 г/м2)
Максимальный размер листа бумаги 580 X 1050 мм,
Мин. размер листа бумаги 300Х680мм
Длина пакета 180-530 мм
Ширина пакета 200-400 мм
Ширина дна пакета 60-160 мм
Размер верхней части в сложенном виде 30-60 мм
Максимальная скорость 60-140 шт /мин
Тип клея - Водорастворимый холодный клей + система клея-расплава
Подходящая бумага: Крафт-бумага, художественная бумага, белый картон, ламинированная бумага
Общая мощность 7 кВт при 380 В
Размеры станка 9200 X 1800 X 1580 мм
Вес машины 5200 кг
Машина автоматически приводится в действие соответствующей конструкцией с помощью приводного ремня.
Рабочий процесс:
1. Автоматическая непрерывная подача
2. Выравнивание положения по бокам
3. Приклеивание горячим расплавом с небольшой стороны
4. Сгибание бумаги для усиления линии сгиба
5. Приклеивание холодным клеем
6. Загибание сверху
7. Загибание боковой стороны
8. Приклеивание края и формирование пакета
9. Формирование ластовицы
10. Дополнительный ленточный прессующий агрегат с независимым инверторным управлением.
11. Сбор пакета на выходе
Готовое изделие:
Конфигурация:
Пневматическая система подъема обеспечивает стабильность подачи бумаги, что повышает эффективность работы.
Система подачи:
Система подачи с 4 работающими форсунками обеспечивает высокую скорость и стабильность работы машины. При реальном производстве скорость может достигать 140 шт/мин.

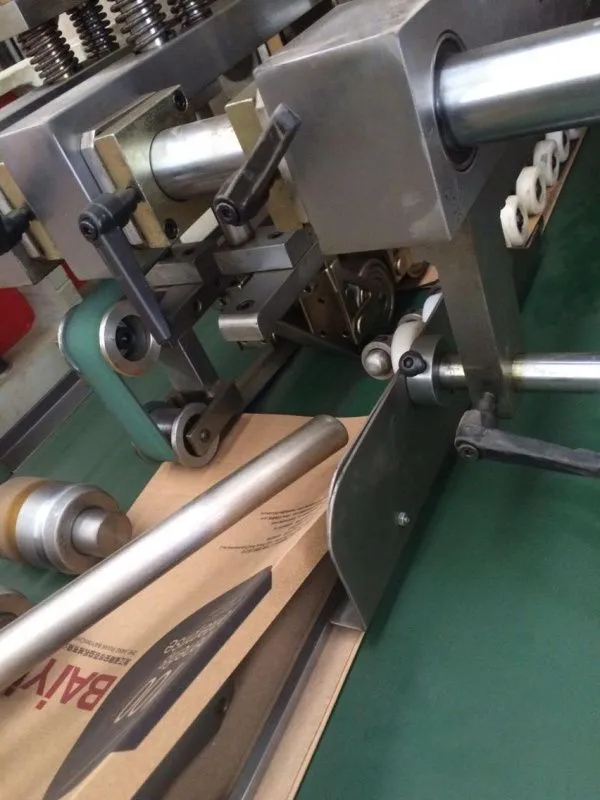

Система балансировки колес (система боковой укладки)
Используется система позиционирования боковых направляющих колес. Стальной шарик перемещает бумагу в боковом направлении к месту установки с помощью ременного привода.
Такая система позиционирования не требует синхронизации. Позволяет сэкономить время на настройку.
Бумага доступна для изготовления в любое время, когда она поступает через эту систему.
Биговка: лист бумаги следует предварительно биговать на высекальном станке. Данный станок выполнит биговку еще раз, чтобы убедиться в идеальном качестве пакета.
(Примечание: Для изготовления тонких пакетов, например, 100 г/см2, биговка предварительно не требуется)
Погрешность боковой вставки не превышает 1 мм

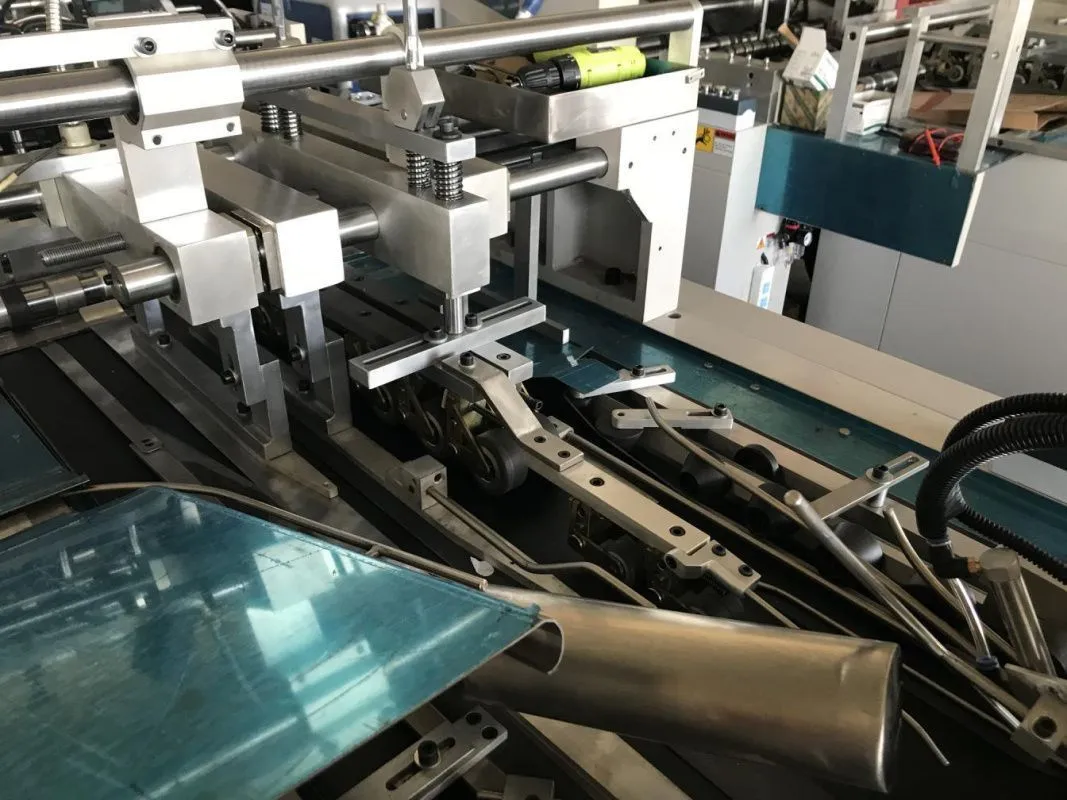

Формирование ластовицы
С помощью транспортерной ленты и стального шарика пакет доставляется в секцию формирования ластовицы, где из нее формируется ластовица.

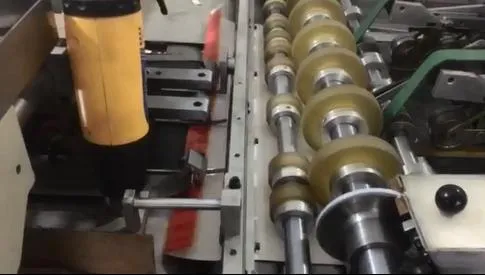

Клеевая система:
Машина была спроектирована с использованием 2-х клеевых систем. Он работает как с горячим расплавом, так и с системой холодного склеивания одновременно. Стандартная машина оснащен китайской машиной для склеивания горячим расплавом марки KAINK.
Американский бренд Nordson является дополнительным в соответствии с требованиями заказчика.
Для изготовления высококачественных бумажных пакетов в машине не используется система скребковых колесиков. Станок работает без царапин на материале.
Корпус машины изготовлен из высококачественного чугуна. Корпус питателя изготавливается шириной 30 мм. И основной корпус шириной 40 мм.
Основные компоненты:
Воздушный Насос Беккер Германия
Система управления Plc Мицубиси Япония
Сенсорный экран Тайвань weinview,
Главный подшипник НСК Япония/Китай
Фотоэлектрический датчик, Omron Япония
Счетчик Мицубиси Япония
В стоимость включены пуско-наладочные работы
