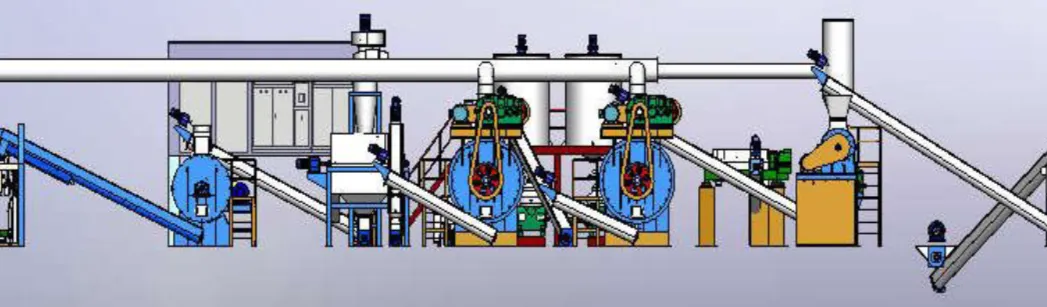

Автоматизированная линия для производства перьевой муки, модель 10 т/сутки

I. Система обезвоживания пера

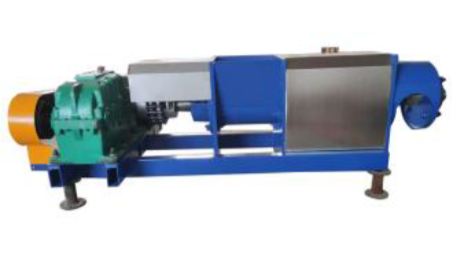

 Пресс (шнековый отжимной) – 1 шт

Предназначен для отжима пера после гидроциклона (сепаратора). Обеспечивает низкое содержание влаги в пере после отжима — на сегодняшний день является оборудованием с наилучшим показателем обезвоживания среди отечественных аналогов. Материал колосниковой решётки — нержавеющая сталь 304, остальные детали — углеродистая сталь. Влажность пера после отжима — менее 50%. Поставляется в комплекте: одна единица рабочая, одна резервная.

Мощность - 22кВт*2

II. Производственное оборудование

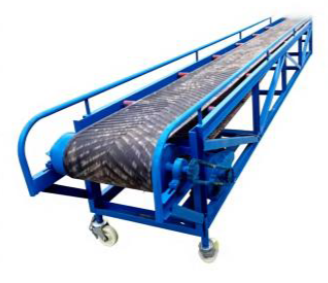

Ленточный транспортёр (конвейер)

Предназначен для транспортировки пера после отжимного пресса. Ширина ленты — 600 мм, длина — 9 м (из них 2 м — подземная часть, для которой заказчик выполняет земляные работы).

Мощность - 5,5 кВт

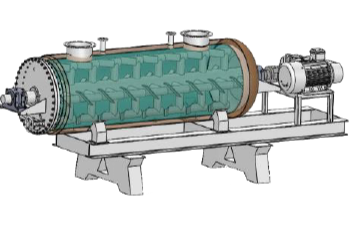

Гидролизный реактор (автоклав)

Предназначен для стерилизации и гидролиза пера при высоких температуре и давлении. Внутренний диаметр корпуса — 1600 мм, толщина стенки — 20 мм, длина цилиндрической части — 4000 мм, материал — Q345R. Наружная рубашка — диаметром 1600 мм, толщина стенки — 10 мм. Вал — диаметром 325 мм, толщина стенки — 20 мм. Рабочее давление пара: 0,7 МПа (7 кгс/см²).

 Особенности:

Комбинированный нагрев: внутренний обогрев через вал и косвенный подогрев через паровую рубашку корпуса — обеспечивает полную варку и гидролиз сырья, повышая усвояемость.

Оснащён стальным основанием (не требует бетонного фундамента), допускает изменение места установки.

Эстетичный внешний вид и удобство в эксплуатации.

Уплотнения на концах вала предотвращают утечку воды или жидкости, обеспечивая чистоту в рабочем помещении.

Материал вала — сталь 20#.

Оснащён устройством сброса давления.

Мощность – 37кВт

Лестница, платформа и ограждение

Предназначены для эксплуатации, осмотра и технического обслуживания гидролизного реактора. Поставляются с гидролизным реактором — 1 комплект.

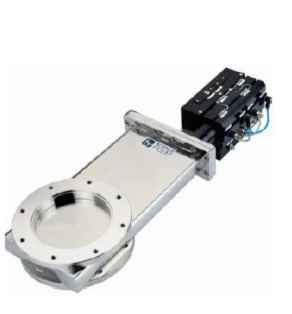

Загрузочный клапан (вентиль)

Назначение: автоматическое управление подачей пера

Тип: электрический шаровой клапан DN500

Бренд: Shanghai Shuangheng

Мощность: 2,2 кВт

Количество: 1 комплект

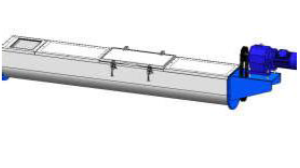

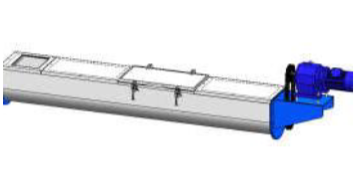

Шнековый транспортёр (конвейер)

Длина: 6 м

Диаметр шнека: 350 мм

Толщина корпуса: 6 мм

Толщина спирали шнека: 6 мм

Толщина крышки: 1,5 мм

Мощность: 5,5 кВт

Количество: 1 шт.

Материалы и конструкция:

Корпус (жёлоб) — ASTM A36 (углеродистая сталь)

Крышка — AISI 304L (нержавеющая сталь)

Тяжёлый шнек — ASTM A36 (углеродистая сталь)

Привод — редуктор с прямым соединением, высококачественные подшипники

Система уплотнений — герметичная, предотвращает утечку и потери материала

Покрытие — эпоксидная краска RAL 5018 (синий), за исключением деталей из нержавеющей стали

Сушилка (барабанная сушилка)

Мощность: 37 кВт

Количество: 1 шт.

Назначение: сушка гидролизованной перьевой муки.

Технические характеристики:

Внутренний диаметр корпуса: 1600 мм

Длина цилиндрической части корпуса: 6000 мм

Материал корпуса: Q345R

Толщина стенки корпуса: 14 мм

Диаметр наружной рубашки: 1600 мм

Толщина стенки рубашки: 10 мм

Материал рубашки: Q345R

Диаметр центрального вала: 426 мм

Толщина вала: 20 мм

Материал вала: сталь 20#

Диаметр змеевика (трубчатого нагревателя): 76 мм

Толщина змеевика: 6 мм

Материал змеевика: сталь 20#

Рабочее давление пара: 0,7 МПа (7 кгс/см²)

Особенности конструкции:

Комбинированный нагрев: внутренний обогрев через вал и змеевик + косвенный обогрев через паровую рубашку корпуса, что обеспечивает быструю сушку гидролизованной перьевой муки.

Оснащена стальным основанием (не требует бетонного фундамента), допускает изменение места установки.

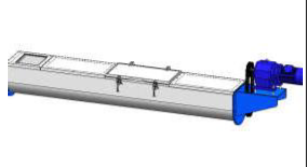

Шнековый транспортёр (конвейер)

Длина: 6 м

Диаметр шнека: 350 мм

Толщина корпуса: 6 мм

Толщина спирали шнека: 6 мм

Толщина крышки: 2 мм

Мощность: 5,5 кВт

Количество: 1 шт.

Материалы и конструкция:

Корпус (жёлоб) — ASTM A36 (углеродистая сталь)

Крышка — AISI 304L (нержавеющая сталь)

Тяжёлый шнек — ASTM A36 (углеродистая сталь)

Привод — редуктор с прямым соединением, высококачественные подшипники

Система уплотнений — герметичная, предотвращает утечку и потери материала

Покрытие — эпоксидная краска RAL 5018 (синий), за исключением деталей из нержавеющей стали.

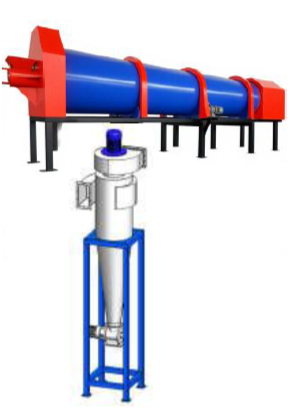

Охладитель (машина для охлаждения продукта)

Мощность: 7,5 + 5,5 кВт

Количество: 1 шт.

Назначение: охлаждение готового продукта (перьевой муки) после сушки.

Конструкция и особенности:

Комплектуется циклонным сепаратором и рукавным фильтром (пылеуловителем)

Охлаждение — воздушное (с помощью вентилятора)

Обеспечивает полное и равномерное охлаждение продукта

Процесс охлаждения непрерывный и автоматизированный, что значительно сокращает трудозатраты и экономит производственные площади

Подходит для поточного производства

Модульная конструкция (сборно-разборная), не требует бетонного фундамента

Допускает изменение места установки

Габаритные размеры (Д×Ш×В): 8200 × 1600 × 2500 мм

Шнековый транспортёр (конвейер)

Диаметр шнека: 300 мм

Длина: 5000 мм

Крышка: нержавеющая сталь 304

Остальные детали: углеродистая сталь

Мощность: 5,5 кВт

Количество: 1 шт.

Назначение: транспортировка охлаждённой перьевой муки к молотковой дробилке (холодной мельнице).

Дробилка (молотковая мельница)

Мощность: 37 кВт

Количество: 1 шт.

Назначение: измельчение охлаждённой перьевой муки.

Производительность: 3–5 тонн в час.

Особенности: размер ячеи сита регулируется в зависимости от требований к фракции готового продукта.

Шнековый транспортёр (конвейер)

Диаметр шнека: 300 мм

Длина: 5000 мм

Корпус: нержавеющая сталь 304

Остальные детали: углеродистая сталь

Мощность: 5,5 кВт

Количество: 1 шт.

Назначение: транспортировка измельчённой перьевой муки к автоматической упаковочной машине.

III. Система предварительной очистки отходящих газов

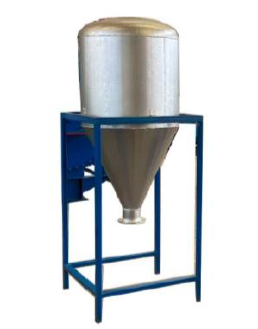

Циклонный пылеуловитель (циклон)

Предназначен для газо-твердой сепарации при сбросе давления из гидролизного реактора. Диаметр — 1000 мм, высота — 2200 мм. Материал — нержавеющая сталь 304.

Конденсатор

Количество: 1 шт.

Назначение: конденсация и охлаждение горячих отходящих газов, образующихся при работе сушилки, с целью снижения распространения запахов.

Технические характеристики:

Материал корпуса: углеродистая сталь

Диаметр корпуса: 1000 мм

Длина корпуса: 5000 мм

Диаметр теплообменных труб: 25 мм

Длина теплообменных труб: 4000 мм

Материал теплообменных труб: нержавеющая сталь 304

Материал перегородок и трубных решёток: нержавеющая сталь 304

Площадь теплообмена: 80 м²

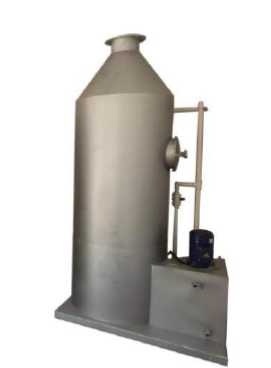

Газожидкостный сепаратор

Количество: 1 шт.

Назначение: разделение газа и жидкости в отходящих газах после конденсатора. Газ направляется в скруббер (промывную башню), а сточные воды отводятся дренажным насосом в систему очистки сточных вод.

Технические характеристики:

Диаметр: 800 мм

Высота: 1200 мм

Материал: нержавеющая сталь 304

В комплекте: насос для откачки сточных вод (мощность 2,2 кВт)

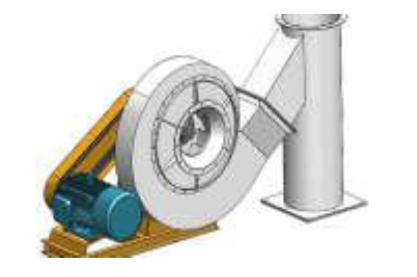

Система отрицательного давления (вентилятор/дымосос)

Мощность: 11 кВт

Количество: 1 шт.

Назначение: отвод горячих отходящих газов от сушилки.

Технические характеристики:

Производительность по воздуху: 3000 м³/ч

Материал: нержавеющая сталь 304

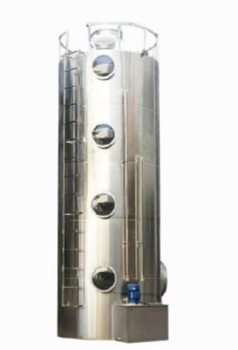

Скруббер (промывная башня)

Количество: 1 шт. (соединённая трубопроводами система)

Назначение: мойка (очистка) отходящих газов после конденсатора.

Технические характеристики:

Материал: нержавеющая сталь 304

Диаметр: 1700 мм

Высота: 5000 мм

Ступени очистки:

первая ступень — щелочная промывка

вторая ступень — кислотная промывка

третья ступень — водяная промывка

В комплекте: соединительные трубопроводы

Мощность насосов: 3 кВт × 2

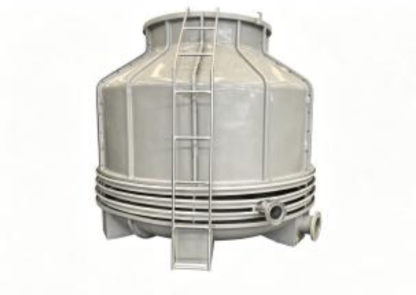

Градирня (охлаждающая башня)

Количество: 1 шт.

Назначение: охлаждение циркуляционной воды.

Производительность: 100 т/час.

В комплекте: циркуляционный насос (мощность 4 кВт + 7,5 кВт).

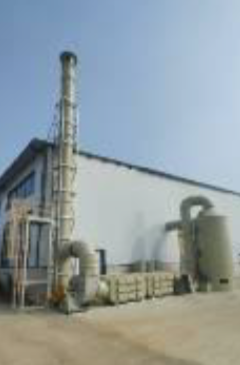

Вытяжная труба (дымовая труба)

Количество: 1 шт.

Назначение: отвод очищенных отходящих газов в атмосферу.

Технические характеристики:

Диаметр: 500 мм

Высота: 15 м

Материал: нержавеющая сталь 304

В комплекте: опорная конструкция, вентилятор (мощность уточняется)

IV. Система электроуправления

Электрический шкаф управления

Шкаф управления с ПЛК для гидролизно-сушильного агрегата (комбинированной установки для гидролиза и сушки).

Конфигурация и параметры:

1) Корпус шкафа — нержавеющая сталь 304.

2) Низковольтное электрооборудование — бренд CHINT (Zheng Tai).

3) Высокотемпературный преобразователь давления (диффузионный кремниевый): диапазон 0–1,0 МПа, точность ±0,25%, материал — нержавеющая сталь, выходной сигнал 4–20 мА.

4) Датчик температуры PT100, материал — нержавеющая сталь; преобразователь температуры: диапазон 0–200 °C, выходной сигнал 4–20 мА, точность ±0,1.

5) Реализуемые функции: ручное и автоматическое управление.

Провода, кабели и кабельные лотки

Провода и кабели предназначены для соединения электрического шкафа управления с силовыми двигателями всего оборудования, включая прокладку кабельных лотков.

Количество: 1 комплект.

Линия перерабатывает 30 тонн пера в сутки, на выходе получаем перьевую муку (10 тонн в сутки) с влажностью 10 %.

В стоимость включены пуско-наладочные работы.
