Полностью автоматическая линия по производству автомобильной мочевины, жидкости AdBlue, модель 4 т/ч

Автомобильная мочевина (официальное название — жидкость для обработки выхлопных газов двигателя) представляет собой раствор, состоящий из 32,5% высокочистой мочевины и 67,5% деионизированной воды. Данный раствор является специализированным восстановителем оксидов азота для дизельных двигателей стандартов «Евро-5» и «Евро-6», работающих по технологии SCR.

Использование данного продукта позволяет эффективно снижать содержание оксидов азота и твёрдых частиц в выхлопных газах, уменьшать загрязнение воздуха, а также повышать мощность двигателя и экономичность топлива. Продукт нетоксичен, не загрязняет окружающую среду и не горюч.

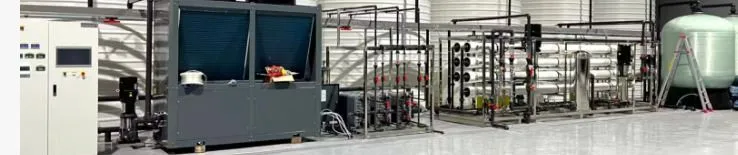

 Схема получения сверхчистой воды:

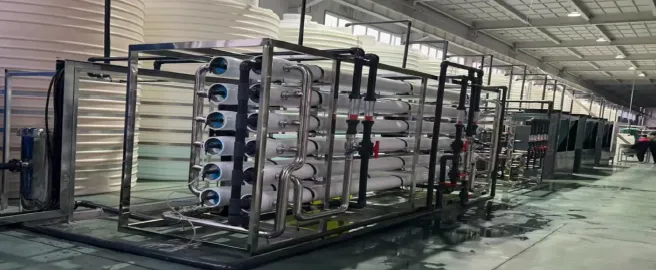

Исходная вода → бак исходной воды → насос-повыситель → песчаный фильтр → угольный фильтр → фильтр тонкой очистки 5 мкм → насос высокого давления первой ступени → система корректировки pH → мембранная система первой ступени → бак воды после первой ступени RO → насос высокого давления второй ступени → мембранная система второй ступени → бак воды после второй ступени RO → насос подачи на EDI → защитный фильтр → система EDI → бак сверхчистой воды → насос сверхчистой воды → точка потребления.

Общая технологическая схема производства мочевины AdBlue:

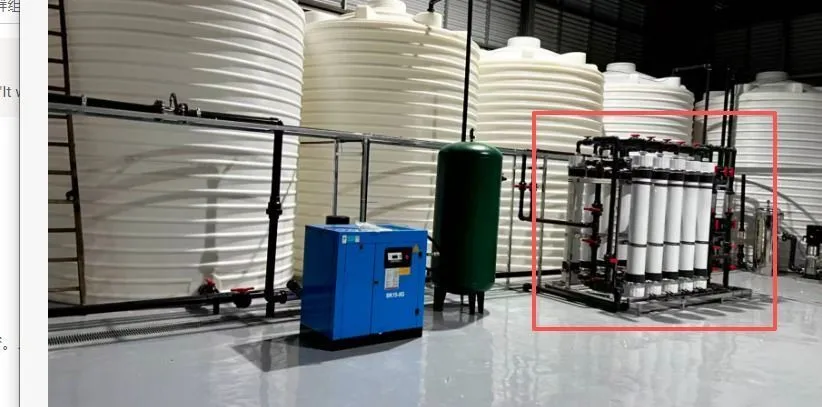

Смесительный бак → насос перекачки → фильтр → бак усреднения → насос-повыситель → система ультрафильтрации → бак готовой продукции → насос готовой продукции → защитный фильтр → фасовочная машина.

Основные узлы производственной линии:

1) Состав: одна линия производства автомобильной мочевины производительностью 4 тонны в час.

2) Соответствие стандартам: стандарты Евро-5 и Евро-6.

3) Рекомендуемая площадь размещения: 700 м².

Режим работы

Система рассчитана на работу 8 часов в сутки, 300 дней в году. Управление автоматическое — через ПЛК/сенсорный экран. Предусмотрена совместимость с системой верхнего уровня DCS. Проектом предусмотрена централизованная система управления верхнего уровня.

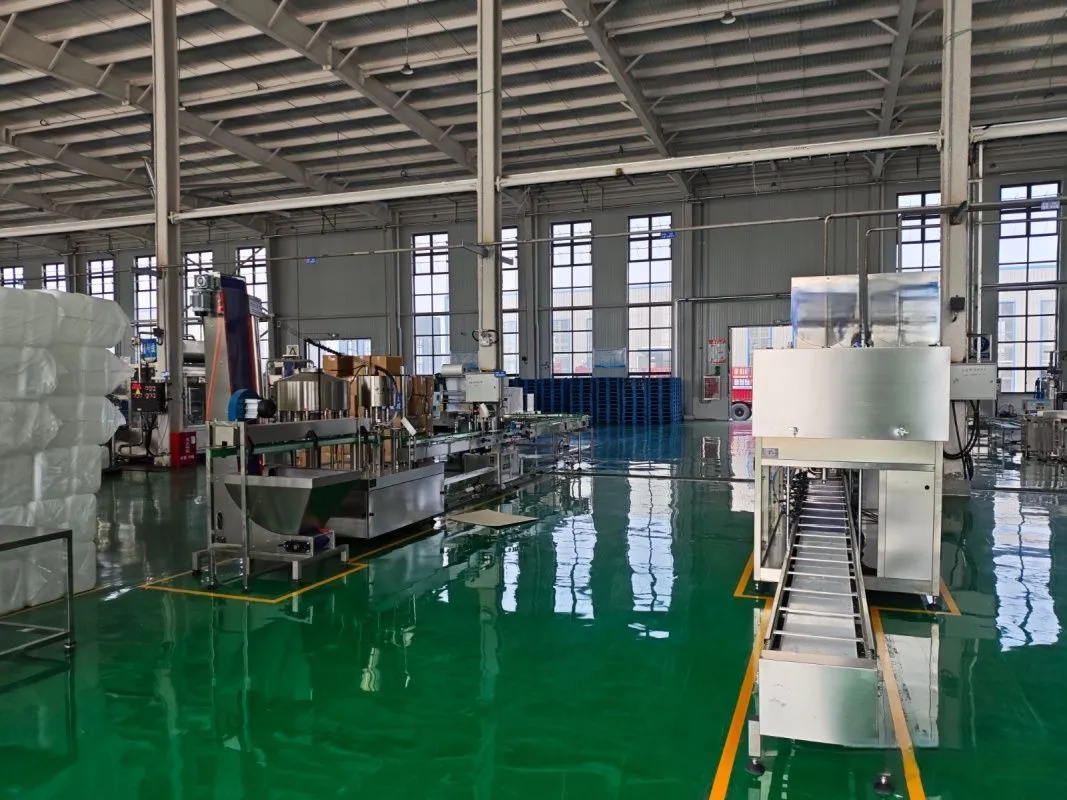

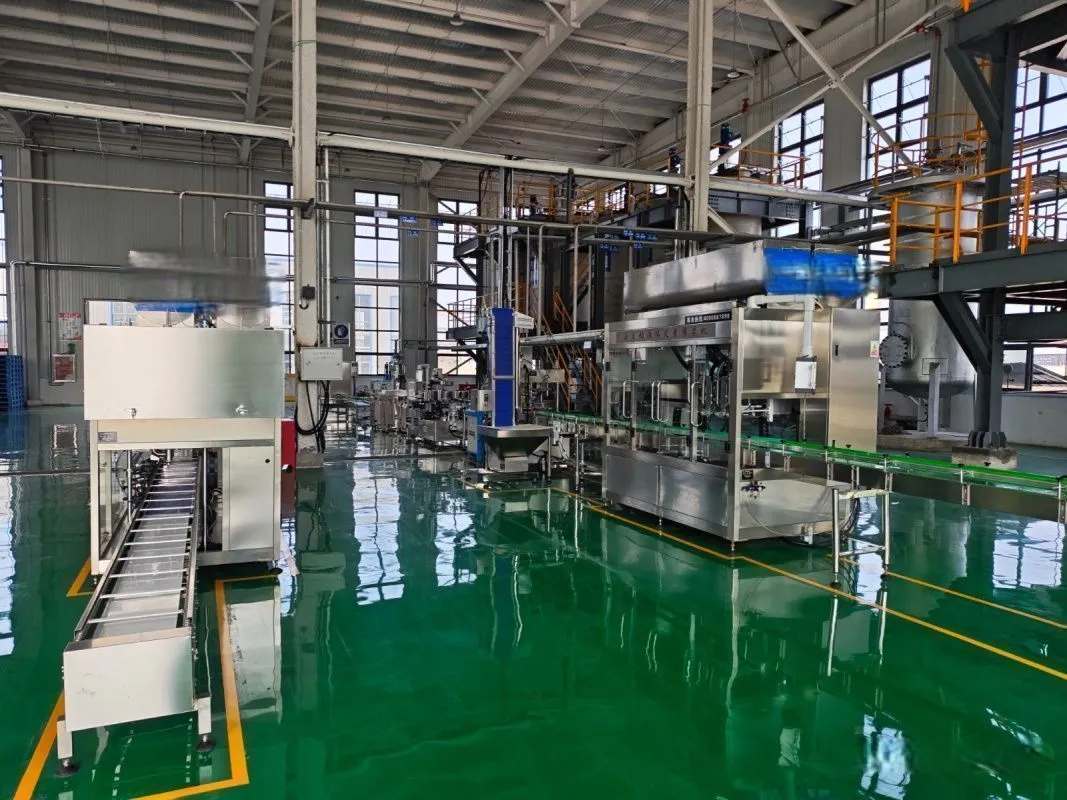

Линия розлива автомобильной мочевины (10–20 л) — 4-головочная, с боковым конвейером

Описание упаковочной части оборудования:

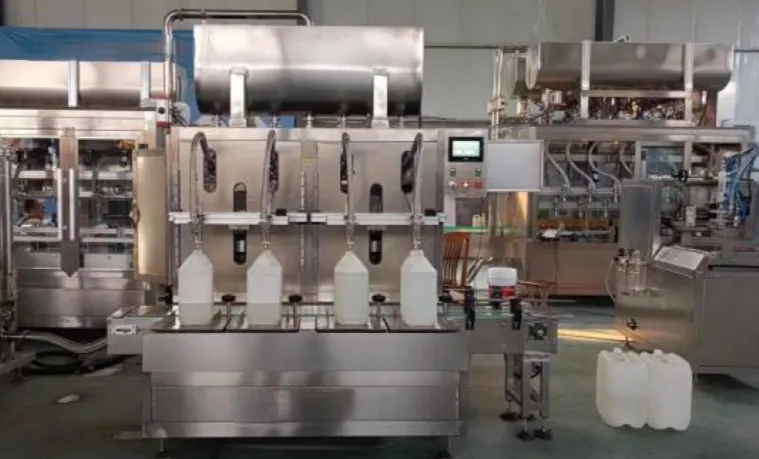

4-головочная высокоточная фасовочная машина с весовым дозированием (10–20 л)

Высокоточная фасовочная машина с весовым контролем оснащена 4 клапанами и предназначена для розлива в тару объёмом 10–25 л. Обеспечивает универсальность и возможность работы с различными видами продукции.

Основные технические параметры:

1.      Объём фасовки: 10–25 л

2.      Способ фасовки: весовое дозирование

3.      Скорость фасовки: 60–80 бочек/час

4.      Погрешность дозирования: ≤ ±0,1% FS (в пределах 20 г)

5.      Расход воздуха: 0,5 м³/мин

6.      Требуемое давление: ≥ 0,4 МПа

7.      Напряжение питания: 3 × 380 В (±10%) + нейтраль N

8.      Способ подачи материала: внешний насос с частотным регулированием, фильтр из нержавеющей стали, функция автоматического опорожнения, подходит для переключения между различными жидкостями

9.      Защита от капель: механический клапан + вакуум; в нижней части машины предусмотрен поддон для сбора жидкости

10.   Регулировка скорости: бесступенчатая или с настройкой 3 и более скоростных режимов

11.   Конструкция трубопроводов: все соединения выполнены с возможностью лёгкого демонтажа и защиты от подтеканий

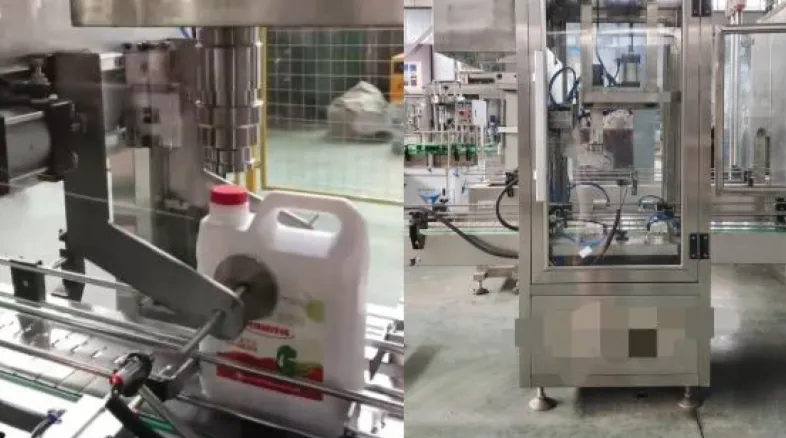

Одно-головочная серводвигательная машина для навинчивания крышек

Машина для навинчивания крышек с сервоприводом может комплектоваться различными конвейерными лентами или рабочими столами. Оснащена ПЛК-управлением и электрической регулировкой высоты, что позволяет автоматически навинчивать крышки. Серводвигатель обеспечивает точный контроль скорости и крутящего момента, гарантируя одинаковое усилие затяжки для каждой крышки, что обеспечивает герметичность и стабильность упаковки. Возможна замена оснастки для работы с различными типами и размерами бочек и крышек. Подходит для средне- и мелкосерийного производства; высокая скорость работы позволяет обрабатывать большое количество бочек за короткое время.

Напряжение питания: AC 380 В ±10% (трёхфазная пятипроводная сеть)

Габариты: 1900 × 800 × 830 мм

Мощность: 0,75 кВт (серводвигатель)

Скорость навинчивания: 400 бочек/час

Машина для герметизации алюминиевой фольгой

Основные технические параметры:

Мощность: 4000 Вт

Напряжение: AC 220 В / 50 Гц, 15 А

Диаметр герметизации: 10–70 мм / 70–120 мм

Скорость герметизации:

4000 мл: 20–60 бочек/мин

1000 мл: 30–80 бочек/мин

Габариты: 600 × 450 × 1150 мм

Тип: полностью автоматическая высокоскоростная машина для герметизации

Система управления: транзисторное модульное цифровое управление

Система охлаждения: водяное и воздушное охлаждение (комбинированное)

Контроль водяного давления: автоматическое отключение при низком уровне воды или засорении, с мигающей световой сигнализацией

Защита: автоматическое отключение при перегреве, превышении тока и напряжения

Эффективность: 100% герметизация, даже при наличии следов жидкости на горлышке

Компоненты: электронные элементы от ведущих мировых брендов (ADV, Toshiba, Philips)

Надёжность: управление на основе мощных CMOS-модулей и твердотельных интегральных схем

Струйный принтер (маркировщик)

Принтер работает на современной операционной системе Linux, отличается простотой управления, широкими функциональными возможностями, возможностью удалённого обновления, мониторинга и диагностики. Обеспечивает высокое качество маркировки и является инновационным решением в области промышленной печати.

Технические параметры:

·        Количество строк печати: 1–4

·        Размеры точек: 5×5, 5×7, 7×9, 6×12, 8×16, 12×16, 11×24

·        Скорость печати: 3 м/с (при 5×7)

·        Интерфейс: клавиатура, меню на китайском и английском языках

·        Хранение: неограниченное количество файлов

·        Содержимое печати: дата, время, автоматическая дата, срок годности, номер смены, партия, серийный номер, счётчики (4 шт.), длина, пользовательские изображения, штрих-коды, защитные коды, многоязычные надписи, различные шрифты

·        Длина сообщения: до 1024 символов

·        Ввод на китайском: пиньинь или код区位

·        Цвета чернил: чёрный, синий, красный и др.

·        Высота символов: 1–15 мм (регулируемая)

·        Расстояние печати: 0–30 мм (регулируемое)

·        Уширение шрифта: 1–9 раз, регулируется для каждого символа

·        Направление: нормальное, зеркальное, перевёрнутое, зеркально-перевёрнутое (индивидуально для каждого символа)

·        Межсимвольный интервал: 1–8 раз, редактируется по точкам

Функциональные возможности:

·        Операционная система Linux

·        Удалённое обновление, мониторинг и диагностика через интернет

·        Одно кнопочное включение/выключение

·        Автоматическая очистка печатающей головки

·        Автоматический контроль чернильной струи и высокого напряжения

·        Диагностика неисправностей на экране

·        Отображение состояния машины

·        Импорт данных через SD-карту / USB

·        7-дюймовый широкоформатный цветной LED-экран

·        Автоматическое отображение неисправностей

·        Габариты: 400 × 290 × 515 мм

·        Вес: 27 кг

·        Длина шланга печатающей головки: 3 м

·        Напряжение: 110/220 В, 50/60 Гц

·        Температура: от –10 до +45 °C

·        Влажность: 10–95% (без конденсации)

·        Корпус: нержавеющая сталь 304, степень защиты IP55

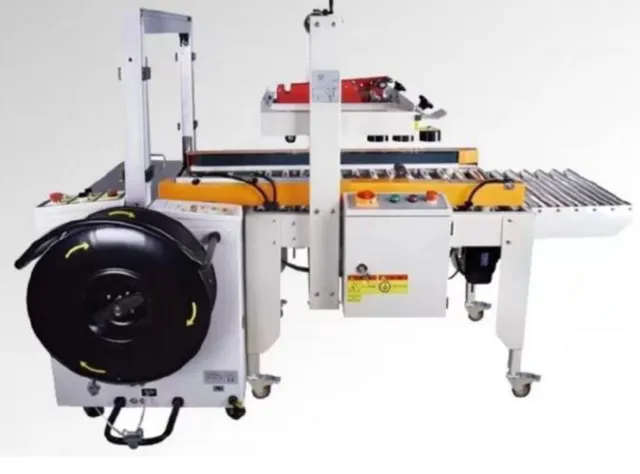

Полуавтоматическая машина для заклейки и упаковки

Характеристики упаковочной машины:

Габариты обвязочной машины: 1400 × 620 × 1435 мм

Габариты упаковочной машины: 1800 × 820 × 1240 мм

Высота рабочего стола: 750 мм

Напряжение: 220 В

Грузоподъёмность: 80 кг

Тип привода: двухсторонний

Вес нетто: 150 кг

Используемая лента: BOPP / PVC

Ширина ленты: 9–15 мм

Ширина ленты (для упаковки): 35, 45, 48 (оптимальная), 50 мм

Внутренний диаметр сердечника: 200–210 мм

Высота стола: регулируемая 550–750 мм

Внешний диаметр катушки: 400–450 мм

Ширина катушки: 170–190 мм

Длина коробки: не ограничена

Ширина коробки: 140–500 мм

Высота коробки: 130–500 мм

Скорость обвязки: ≤ 2,5 с/проход

Минимальный размер упаковки: 80×60 мм (Ш×В)

Вес машины: 138 кг

Мощность: 400 Вт, 3 А

Напряжение: 220 В, 50–60 Гц

Производительность упаковки: 800–1000 коробок/час

В стоимость включены пуско-наладочные работы.
