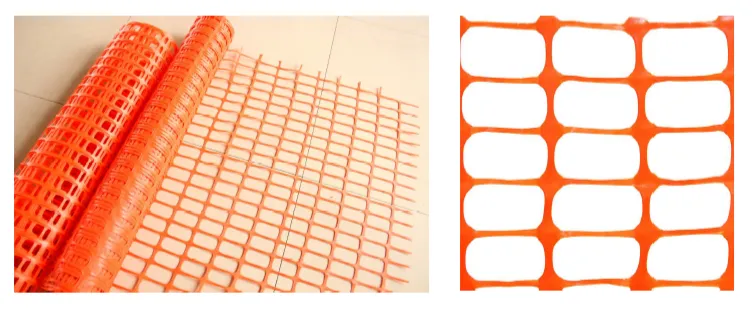

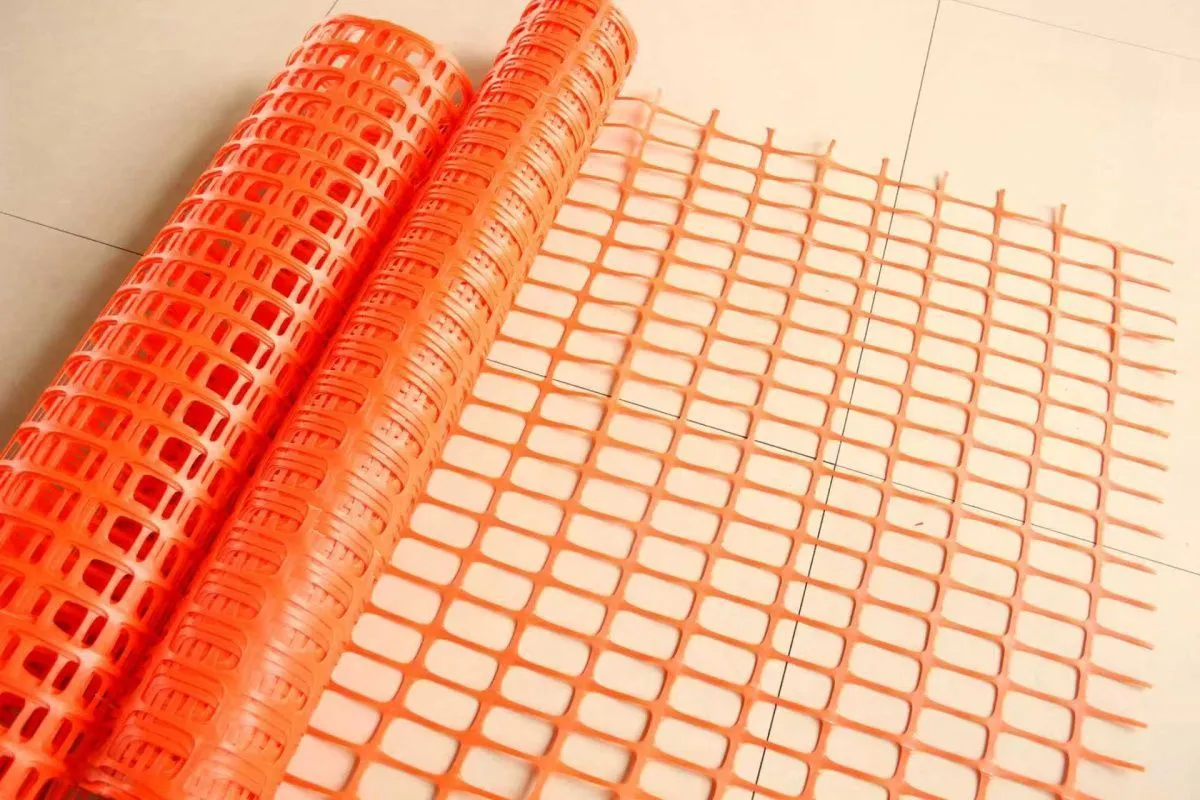

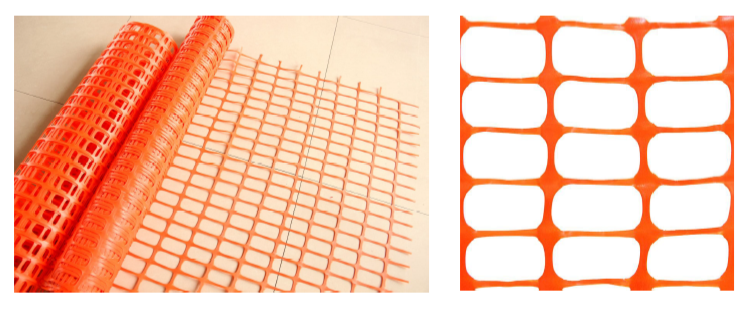

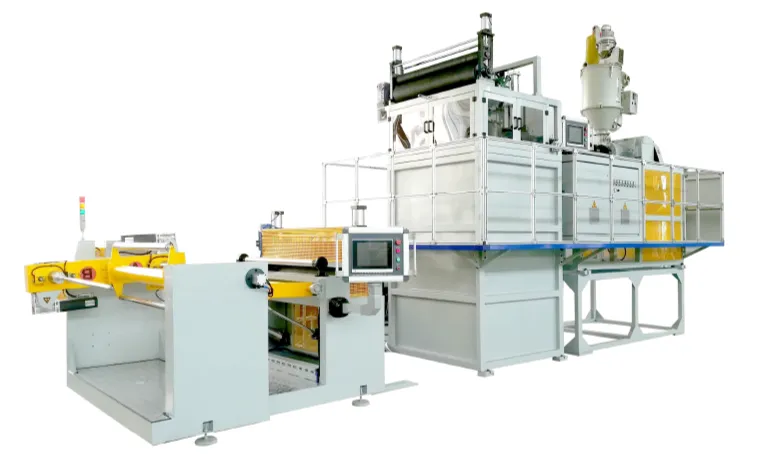

Линия по производству пластиковой садовой сетки для ограждений, модель для ширины 2 метра

Электрический блок (конфигурация):

Основной преобразователь частоты - ABB, Siemens или Danfoss

Основная низковольтная аппаратура - ABB или Schneider

Основной контроллер температуры - Omron или Fuji

Напряжение - 380 В, 50 Гц

Описание технологического процесса:

Сначала полиэтиленовый материал (PE) равномерно смешивается с другими компонентами, затем смесь подаётся в загрузочный бункер. Далее материал плавится и перемешивается в экструдере, оснащённом специальной вращающейся головкой, которая формирует трубчатую сетку. После этого изделие охлаждается с помощью калибровочного оборудования и проходит первую стадию вытяжки, а затем разрезается посередине и передаётся на вторую стадию вытяжки. На завершающем этапе продукт распрямляется на плоской площадке и наматывается на валик, образуя готовое изделие.

Основные технические характеристики:

1          Материал - HDPE (высокоплотный полиэтилен)

2          Производительность - 100–120 кг/ч

3          Скорость линии - 10–15 м/мин

4          Сжатый воздух - 1 м³/мин, > 0,5 МПа

5          Расход воды - 10–20 °C, ≥ 0,3 МПа, 3 л/мин

6          Электропитание - 3 фазы, 380 В, 50 Гц

7          Установленная мощность - Около 160 кВт

8          Общая вес - Около 8,5 т

9          Габаритные размеры (Д × Ш × В) - Около 2000 × 3200 × 3200 мм

Состав оборудования:

Описание линии:

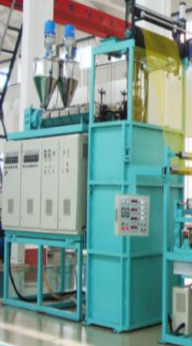

Экструдер

Технические параметры экструдера:

Диаметр шнека - Φ90 мм

Соотношение L/D - 28:1

Материал шнека - Высококачественная легированная сталь 38CrMoAlA с азотированной поверхностью

Материал цилиндра - Высококачественная легированная сталь 38CrMoAlA с азотированной поверхностью

Метод привода - Преобразователь частоты

Мощность привода 45 кВт

Метод изменения скорости - Редуктор специального типа для экструзии

Автоматический контроль температуры - 5 зон

Мощность нагрева - Около 24 кВт

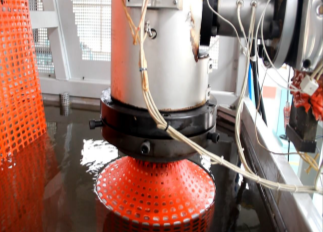

Головка и пресс-форма (возвратно-поступательная головка и молд):

Автоматический контроль температуры - 2 зоны, нержавеющие нагревательные кольца

Мощность нагрева - Около 8 кВт

Ширина продукта - 2000 мм

Скорость линии - 10–15 м/мин

Гидравлическая трансмиссионная система

Драйв-мотор: 4 кВт

Насос: насос постоянного давления с переменным расходом

Система охлаждения и калибровки

Калибровочная система - Калибровочное устройство

Охлаждение - Водяное охлаждение

Система резки и распрямления

Метод резки - Фиксированный нож

Метод распрямления - Плоская полка

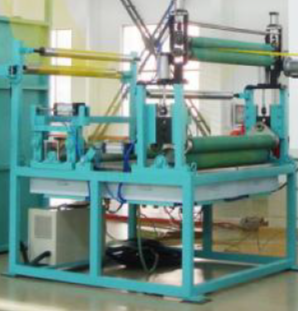

Устройство продольного растяжения

Мощность двигателя продольного растяжения - 4 кВт × 2

Метод нагрева - Нагрев в водяной ванне

Мощность нагрева - 30 кВт

Метод контроля двигателя растяжения - Частотное регулирование

Отводной резиновый ролик - 1 комплект

Ролик для растяжения / тиснения - 1 комплект

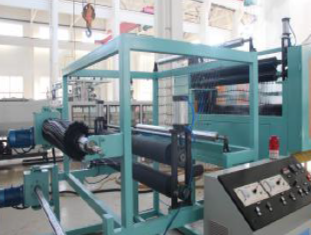

Система намотки

Намоточная станция - Двойная рабочая станция

Метод намотки - Пневматическая осевая намотка

Момент привода - 5 Н·м × 2

Длина намотки - 50–100 м

Эффективная ширина - 1800 мм

В стоимость включены пуско-наладочные работы.
