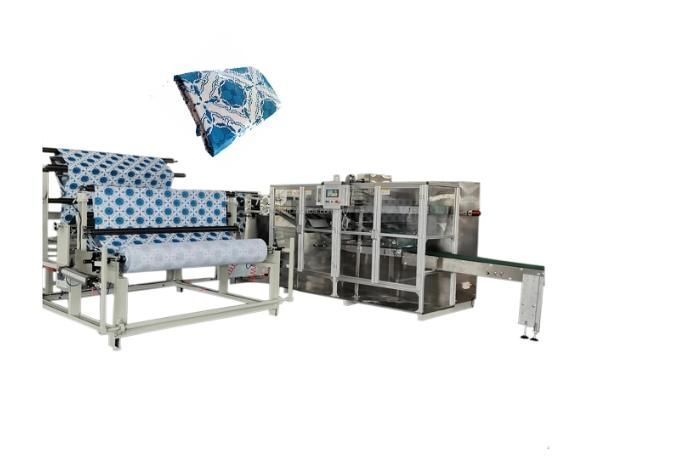

Основной процесс: подача - Складывание с двух сторон (два больших треугольных сгиба) -нарезка по фиксированной длине - горизонтальное складывание – упаковка - ленточный выпуск продукта.

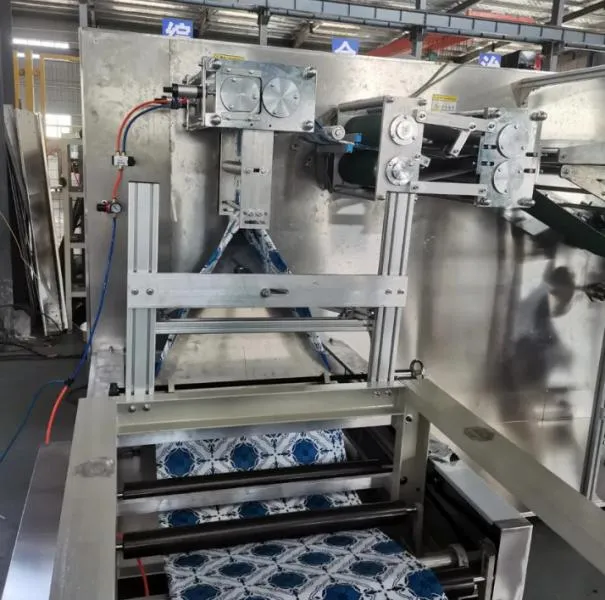

Исходный большой материал складывается один раз через две большие треугольные пластины (малая задняя бабка имеет форму веера). Горизонтальное складывание пластины в три раза, независимое управление серводвигателем.

Конвейерная лента (изготовленная из эластичного материала) имеет регулируемую конструкцию зазора для адаптации к материалам различной толщины.

Максимальный размер листа в открытом виде 1400 *2200 мм, минимальный размер листа в открытом виде 300 * 600 мм

Скорость: 40-80 м/мин (в зависимости от размера скатерти, которую вы хотите изготовить)

Общая мощность машины составляет около 7,5 кВт.

Общий вес машины составляет около 3,5 тонн.

Основные рабочие процессы машины:

Вертикальное сгибание (используется устройство для сгибания в две стороны, затем в две стороны устройством «треугольник») которое подходит для складывания скатертей, что позволяет улучшить качество готовых изделий в сложенном виде

Высечка (длина высечки регулируется серводвигателем, максимальный размер которого составляет 140 см)

Горизонтальный сгиб (длина высечки, которая также является длиной готовой нетканой простыни в разложенном виде, может быть сложена в три раза с помощью сервопривода);

Подсчет

Выдача.

Система высечки оснащена серводвигателем для регулировки длины готовых нетканых простыней. Вы можете свободно регулировать длину, например, 220 см, 210 см, 200 см, 190 см, 180 см, 170 см, 160 см, 150 см, 140 см, 130 см, 120 см, 110 см, 100 см, 90 см, 80 см, 70 см и т.д.

Способ складывания скатерти из ПВХ может быть изменен по желанию заказчика.

Машина может выполнить максимум 6 вертикальных сгибов для ширины большого рулона сырья; максимум 3 горизонтальных сгиба.

Каждый горизонтальный сгиб выполняется одним комплектом сервосистем.

Машина оснащена импортным преобразователем частоты (датчиком) для регулировки скорости работы машины. Все электронные компоненты машины имеют очень разумное расположение проводов и просты в эксплуатации.

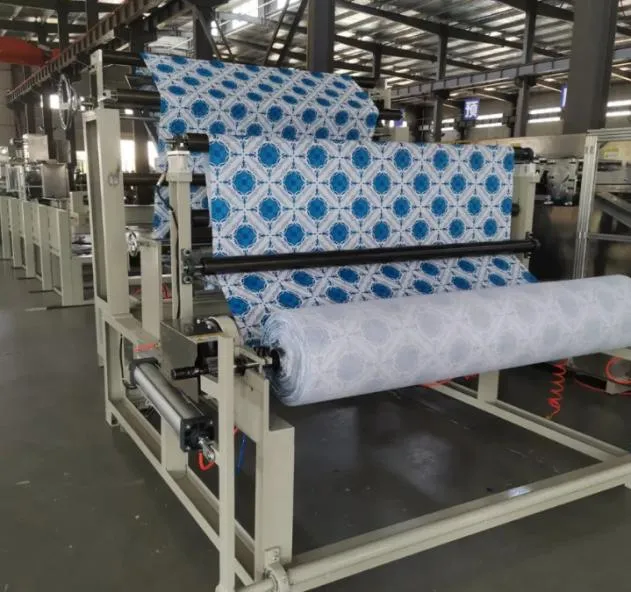

Машина оснащена одним комплектом “системы синхронной подачи широких лент” для подачи сырья и контроля натяжения. Эта “система синхронной подачи широких лент» предназначена для обработки обычных тканей, таких как ПВХ, фланель, пластик и т.д.

Машина оснащена дополнительным комплектом “магнитной системы контроля натяжения ” для подачи сырья и контроля его натяжения.

Параметры

Скорость 40-80 м/мин

Мощность (Вт) 7,5 кВт

Напряжение 380 В 50 Гц

Максимальная ширина материала простыни 1400 мм

Максимальный размер простыни в раскрытом виде 1400 * 2200 мм

Основные компоненты:

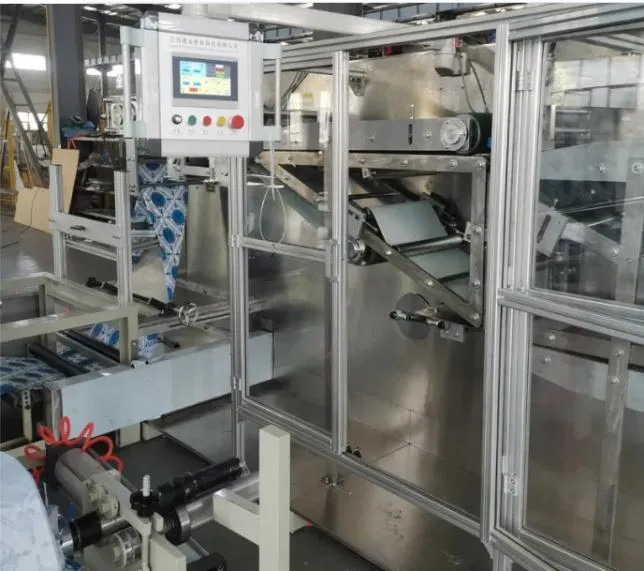

Управление сенсорным экраном ПЛК

Подшипник Япония NSK

Пневматические компоненты AirTAC o Sann

Контроль температуры Omron

Оптоволокно Tiangong

Реле Китай

Контактор Китай

Кнопочный выключатель Китай

Импульсный источник питания Тайвань Mingwei

Контроль температуры Yatai

Датчик Omron

Реле Schneider

Электромагнитный клапан Китай

Магнитный выключатель Китай

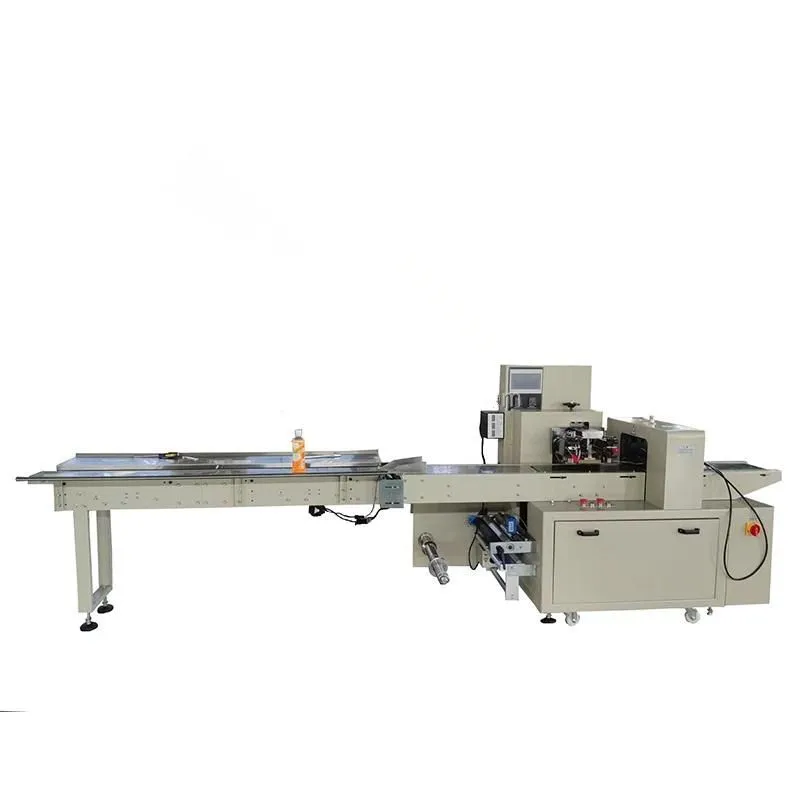

Упаковочная машина:

Преимущества:

Стабильная производительность, управление с помощью ПЛК, простота в эксплуатации.

Двухчастотное управление преобразованием, длина пакета может быть установлена на экране, его можно использовать без регулировки. экономия времени и пленки.

Человеко-машинный интерфейс, удобная и быстрая настройка параметров.

С функцией самодиагностики неисправностей, мгновенное отображение неисправностей.

Высокоточная оптическая система слежения, цифровой ввод положения уплотнения, обеспечивающий более точное определение положения уплотнения.

Независимое от PID регулирование температуры, более подходящее для различных упаковочных материалов.

Функция позиционирования стопора, без прилипания ножа или потери пленки.

Все управление осуществляется с помощью программного обеспечения, облегчающего функциональную настройку.

Параметры

Максимальная ширина пленки 700 мм

Размер упаковки 20 * 30 см, 30 * 35 см

Максимальная высота изделия 80 мм

Скорость упаковки 40-200 мешков в минуту в зависимости от размера изделия

Мощность 220 В, 50/60 Гц, 2,4 кВт

Размер машины (мм): Основной корпус: L2200* W900 * H1400

Конвейерная лента: L1850* W500* H800

Вес  700 кг

Эта машина для упаковки приводится в движение тремя серводвигателями и имеет независимое управление, входной контроль и функцию защиты.

Метод ленточной транспортировки основан на транспортировке материала, автоматическом позиционировании и подаче, что позволяет подключать различные конвейеры для подачи материала.

Машина изготовлена из нержавеющей стали.

В стоимость включены пуско-наладочные работы
