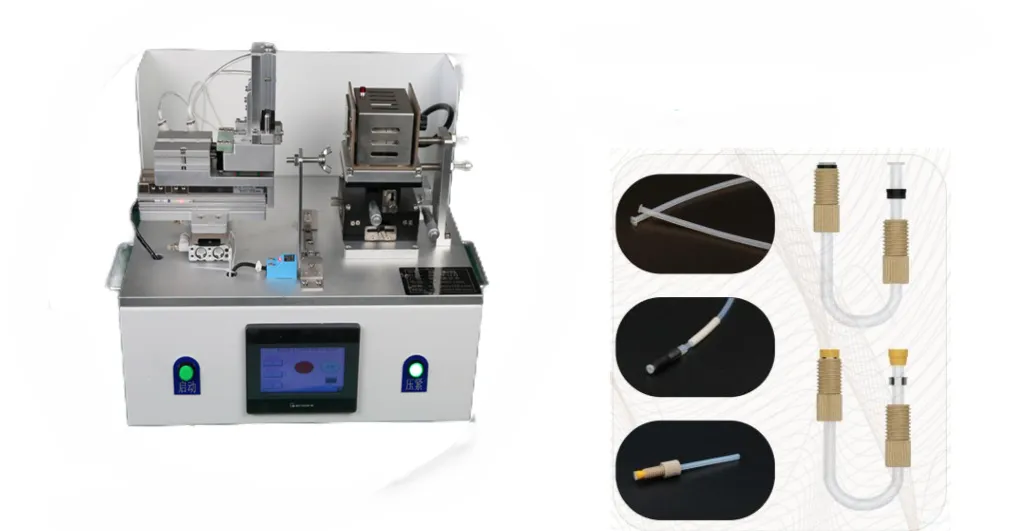

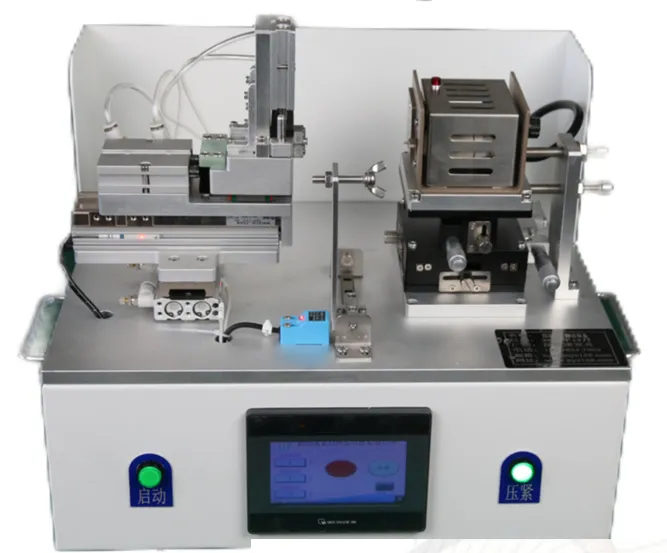

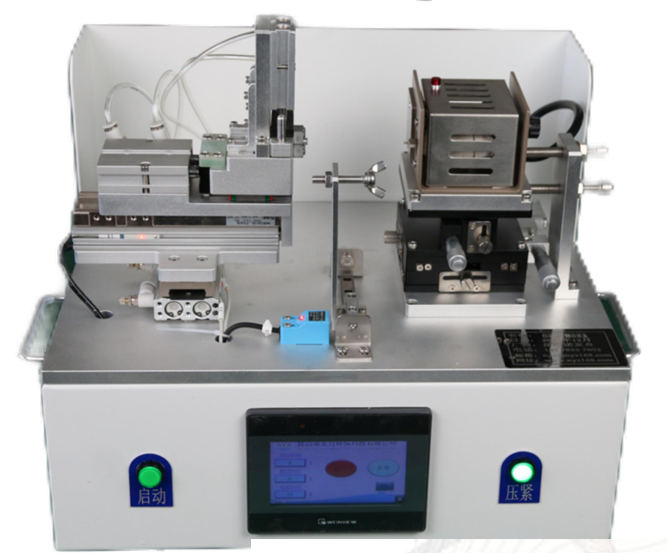

Автоматический отбортовочный станок для пластиковых труб, модель CVТ-10

Автоматический отбортовочный станок, производимый нашей компанией, представляет собой автоматизированное производственное оборудование, объединяющее функции нагрева, отбортовки, охлаждения и формовки. Он специально предназначен для отбортовки труб. Оборудование использует передовые технологии автоматического управления, позволяющие эффективно и точно выполнять отбортовку труб, повышая производительность и снижая трудозатраты. Это важное оборудование в современной индустрии переработки пластиковых труб.

Принцип работы

Подача и позиционирование трубы: Оператор вручную помещает пластиковую трубу, предназначенную для отбортовки, в оборудование. Позиционирующая система точно регулирует положение трубы для обеспечения точности операции отбортовки.

Нагрев и размягчение: С помощью высокочастотного термовоздушного устройства равномерно нагревается участок трубы, подлежащий отбортовке, до его размягчения до состояния, пригодного для обработки. Температура и время нагрева интеллектуально регулируются в зависимости от материала и толщины трубы.

Отбортовка: После размягчения трубы отбортовочная матрица быстро опускается к краю трубы, прикладывает соответствующее давление и отгибает край трубы до заданной формы. Форма и размер отбортовочной матрицы могут быть customized в соответствии с потребностями заказчика.

Охлаждение и формовка: После завершения отбортовки система охлаждения быстро охлаждает трубу, чтобы зафиксировать отбортованный участок и обеспечить стабильность его формы и размеров.

Вывод готовой продукции: Охлажденная и сформированная труба транспортируется к следующему технологическому процессу или зоне складирования готовой продукции с помощью автоматической системы выгрузки.

Области применения

Автоматические отбортовочные машины для пластиковых труб широко используются в системах водоснабжения и водоотведения, системах отопления, вентиляции и кондиционирования воздуха, автомобилестроении, производстве бытовой техники и других областях. В этих сферах машины для отбортовки пластиковых труб используются для повышения прочности соединения и герметичности труб, улучшения качества и безопасности системы, а также для облагораживания внешнего вида продукции.

Характеристики:

Диапазон диаметров трубы - 2.5-3.5 мм

Соотношение диаметров при отбортовке - 1:1.5

Количество каналов - 1

Габариты - 525×520×460 мм (Д×В×Ш)

Характеристики питания - AC 220В, 50Гц

Мощность - 500-700 Вт

Вес - 25 кг

Условия эксплуатации - Нормальная температура и влажность

Время отбортовки одной детали - 40-60 с

Требования к пневмоисточнику - 0.5-0.8 МПа

Температура нагревателя - 0-400 °C

Регулируемый диапазон высоты нагревательной головки - ±5 мм

Регулируемое расстояние приспособления вперед/назад - ±10 мм

Минимальное расстояние до отбортовки - 100 мм

Устройство регулировки центра - Ось XY — ограничительный винт, ось Z — подъемный стол

Разъем пневмоисточника - 6 мм

Способ регулировки давления - Ручной
