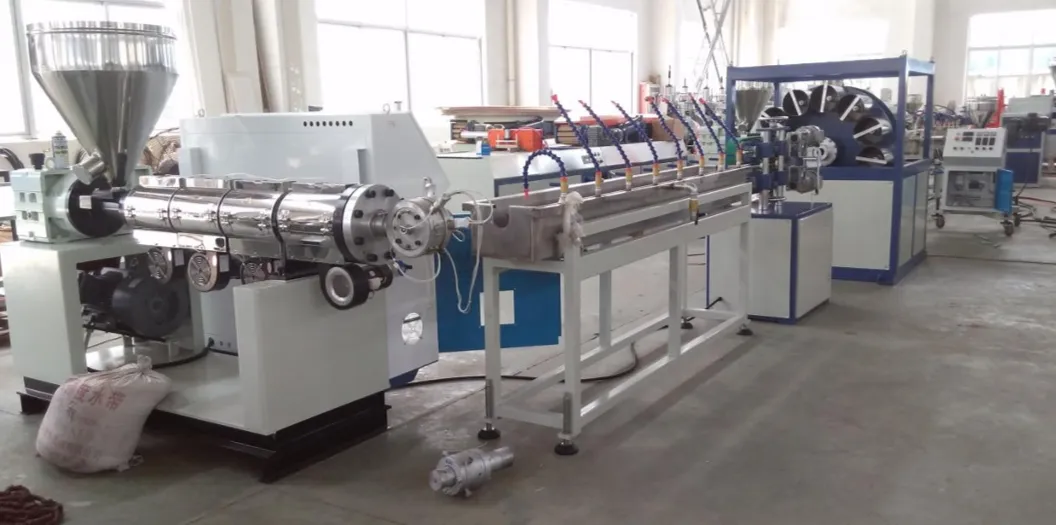

Автоматическая линия для изготовления армированного шланга диаметром 25-50 мм, модель JM-50
Автоматическая линия для изготовления армированного шланга диаметром 25-50 мм, модель JM-50
1. Производительность машины: до 120 кг/ч;
2. Диаметр трубы: ≈25-50 мм
Комплектация:
|
№ |
Оборудование |
Технические характеристики |
Количество |
|
1 |
Одношнековый экструдер |
18.5 кВт |
1 шт. |
|
2 |
Одношнековый экструдер |
22 кВт |
1 шт. |
|
3 |
Экструзионная головка (форма) |
⌀ 25-50 мм |
1 шт. |
|
4 |
Кеттельная машина |
3 кВт |
1 шт. |
|
5 |
Охлаждающая ванна |
2 м |
2 шт. |
|
6 |
Нагревательная камера (печь) |
3 кВт |
1 шт. |
|
7 |
Приёмно-тянущее устройство |
1.5 кВт |
2 шт. |
|
8 |
Приёмный намоточный станок |
2 л.с. |
1 шт. |
Описание:

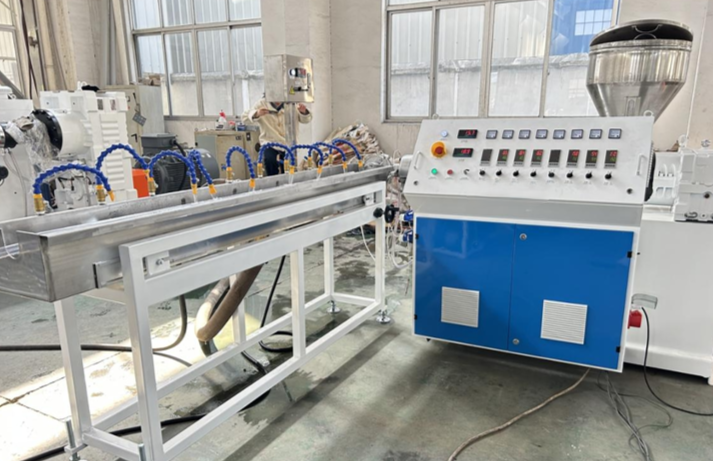

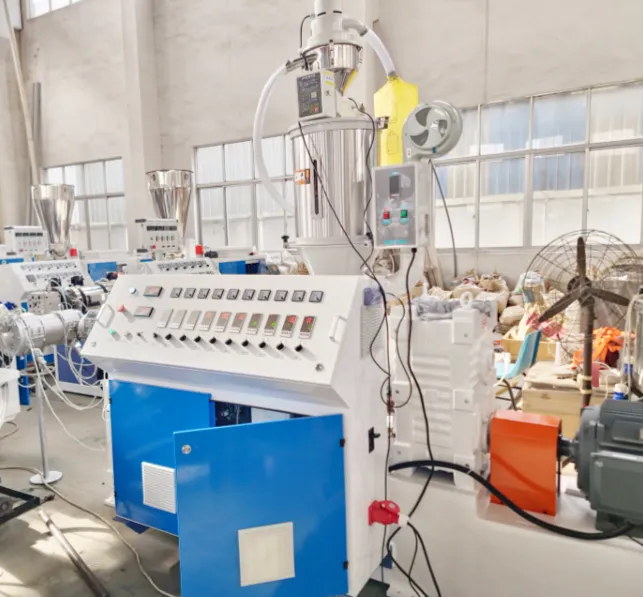

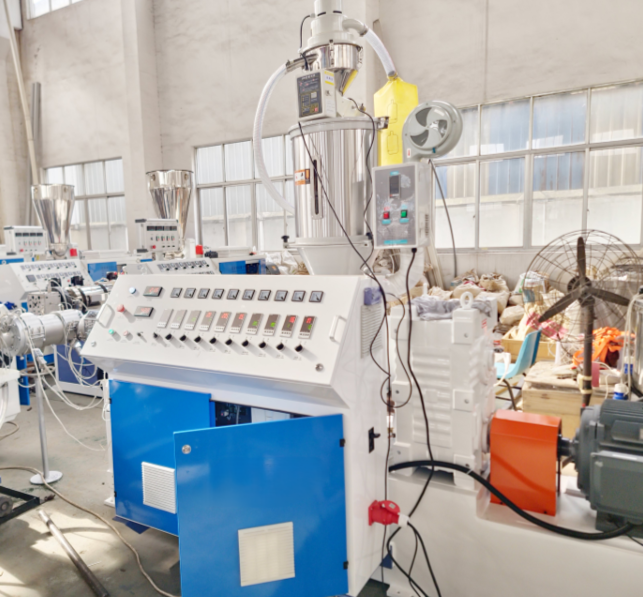

1) Одношнековый экструдер - 18.5 кВт
Диаметр шнека - 65 мм
Частота вращения шнека - 80 об/мин
Соотношение L/D - 25:1
Мощность главного двигателя - 18.5 кВт
Мощность нагрева цилиндра - 14 кВт
Производительность - 50-60 кг/ч
Высота по центру - 1000 мм
Вес - 1100 кг
Габариты (Д x Ш x В) - 2350 x 1300 x 1500 мм
Способ регулирования главного привода - Частотное преобразование
Контроль температуры цилиндра - Нагрев: литой алюминиевый нагреватель
Охлаждение - 4 секции воздушного охлаждения
Материал шнека и цилиндра - 38CrMoAIA Азотирование поверхности 0.4～0.7мм Твёрдость - выше 700 HV
Редуктор - С закалёнными зубьями
Двигатель - Siemens Beide
Преобразователь частоты - ABB
Контроллер температуры - Ormon
Реле - Delixi
Контактор - Schneider
2) Одношнековый экструдер 22 кВт
Диаметр шнека - 65 мм
Частота вращения шнека - 80 об/мин
Соотношение L/D - 25:1
Мощность главного двигателя - 22 кВт
Мощность нагрева цилиндра - 14 кВт
Производительность - 50-60 кг/ч
Высота по центру - 1000 мм
Вес - 1100 кг
Габариты (Д x Ш x В) - 2350 x 1300 x 1500 мм
Способ регулирования главного привода - Частотное преобразование
Контроль температуры цилиндра - Нагрев: литой алюминиевый нагреватель
Охлаждение - 4 секции воздушного охлаждения
Материал шнека и цилиндра - 38CrMoAIA Азотирование поверхности 0.4～0.7мм Твёрдость - выше 700 HV
Редуктор - С закалёнными зубьями
Двигатель - Siemens Beide
Преобразователь частоты - ABB
Контроллер температуры - Ormon
Реле - Delixi
Контактор – Schneider

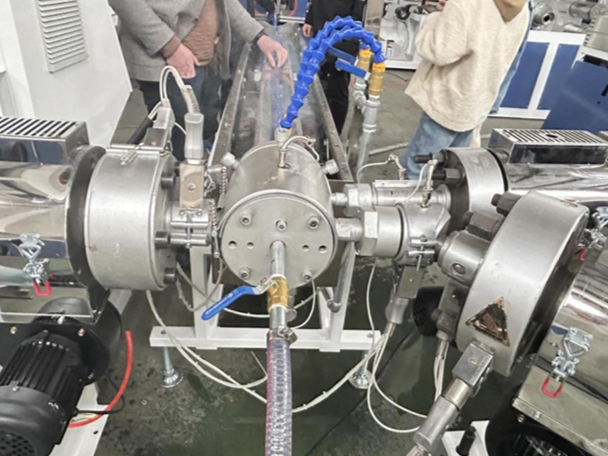

3) Пресс форма 2 комплекта
Материал: Кованая сталь, хромированное покрытие
Размер: 13-32 мм (13, 16, 19, 25, 32 мм)

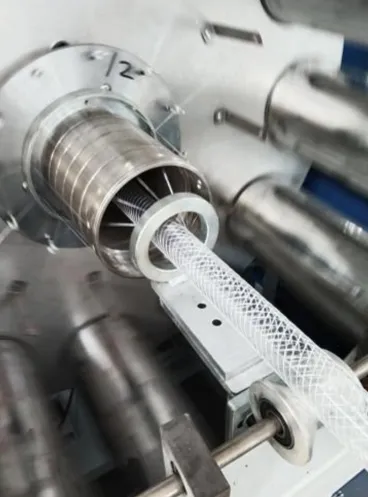

4) Кеттельная машина
Мощность двигателя - 3 кВт
Материал - Нержавеющая сталь
Количество - 28 шт.
Способ регулировки скорости - Частотное преобразование
Габаритные размеры - 1500×1400×1800 мм

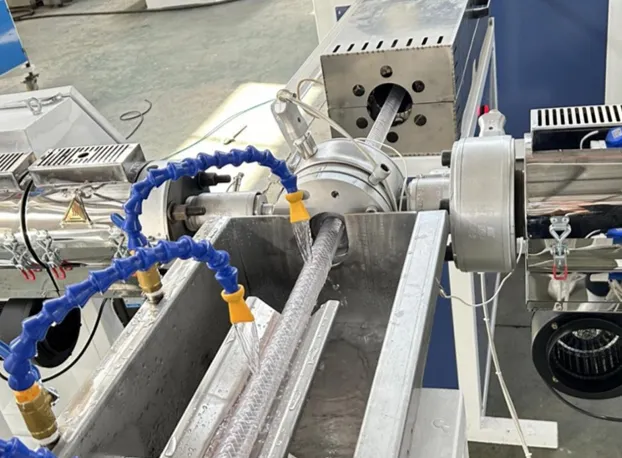

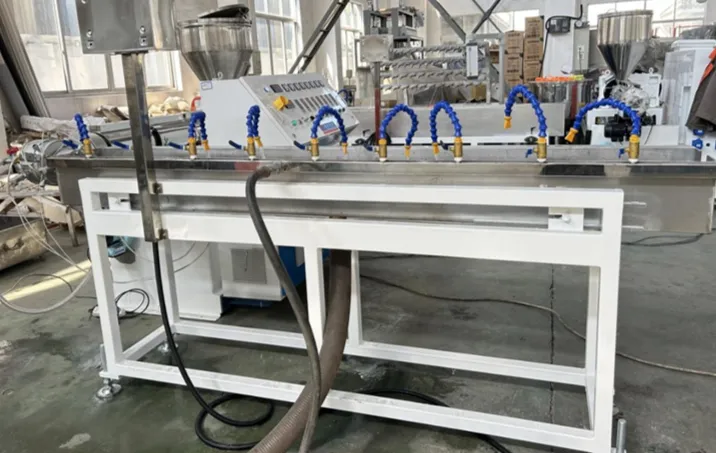

5) Бак для водяного охлаждения 2 комплекта
Материал: Нержавеющая сталь
Габаритные размеры: 2000x550x1200 мм
Длина: 2 м

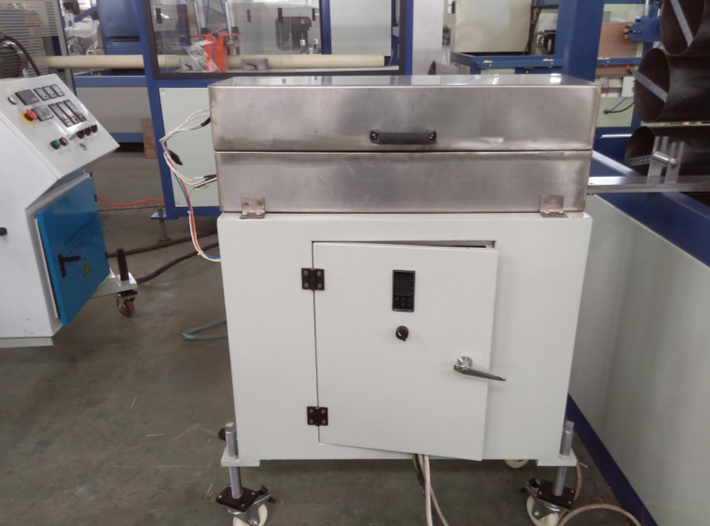

6) Нагревательная камера (печь)
Мощность двигателя - 3 кВт
Длина - 1 м
Способ нагрева - Электрический нагрев

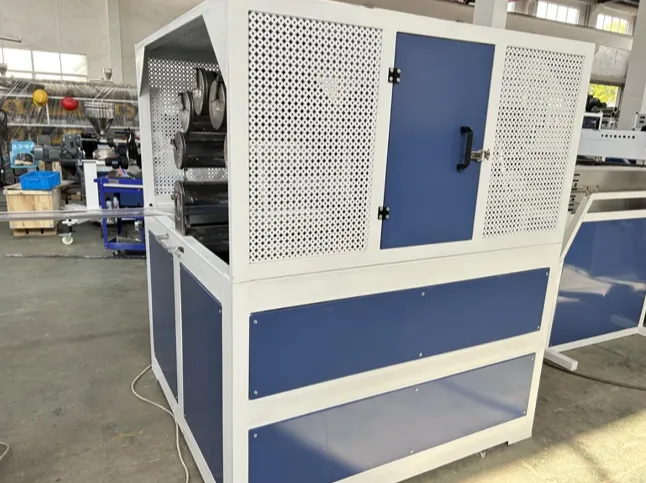

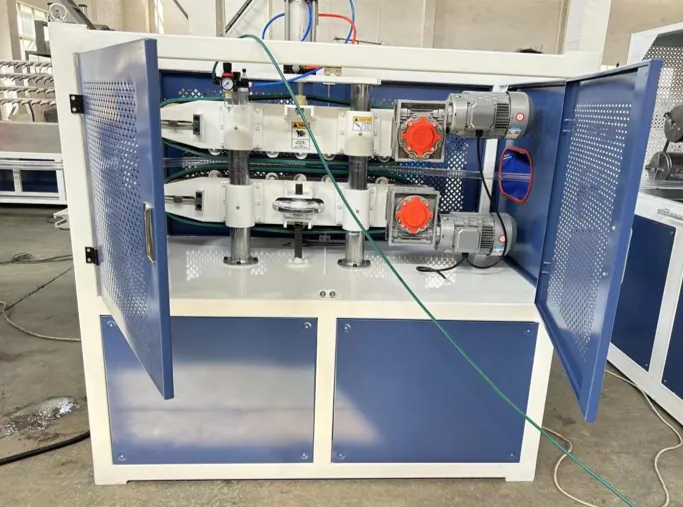

7) Приёмно-тянущее устройство (2 шт.)
Диапазон диаметров тянущего устройства - 9-63 мм
Скорость протяжки - 1-20 м/мин
Высота по центру - 1000 мм
Мощность двигателя тянущего устройства - 1.5 кВт
Способ регулировки скорости - Частотное регулирование
Давление сжатого воздуха - 0.6 МПа
Габаритные размеры (Д x Ш x В) - 1300 x 800 x 1600 мм
Вес - 1000 кг

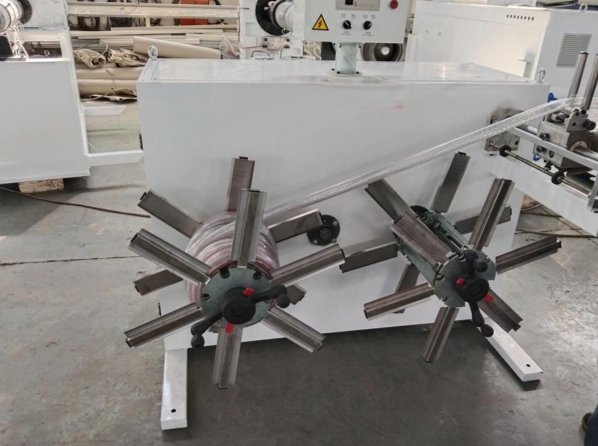

8. Приёмный намоточный станок (Моталка)
Мощность - 2 л.с.
Макс. диаметр наматываемой трубы - 25-75 мм
Способ регулировки скорости намотки - Частотное преобразование
Количество мотальных узлов - 1 шт.
Скорость намотки - 0,5-15 м/мин
Мотальный узел снимается вручную

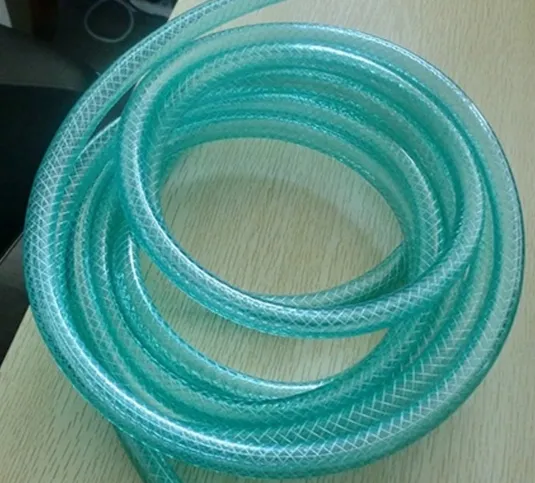

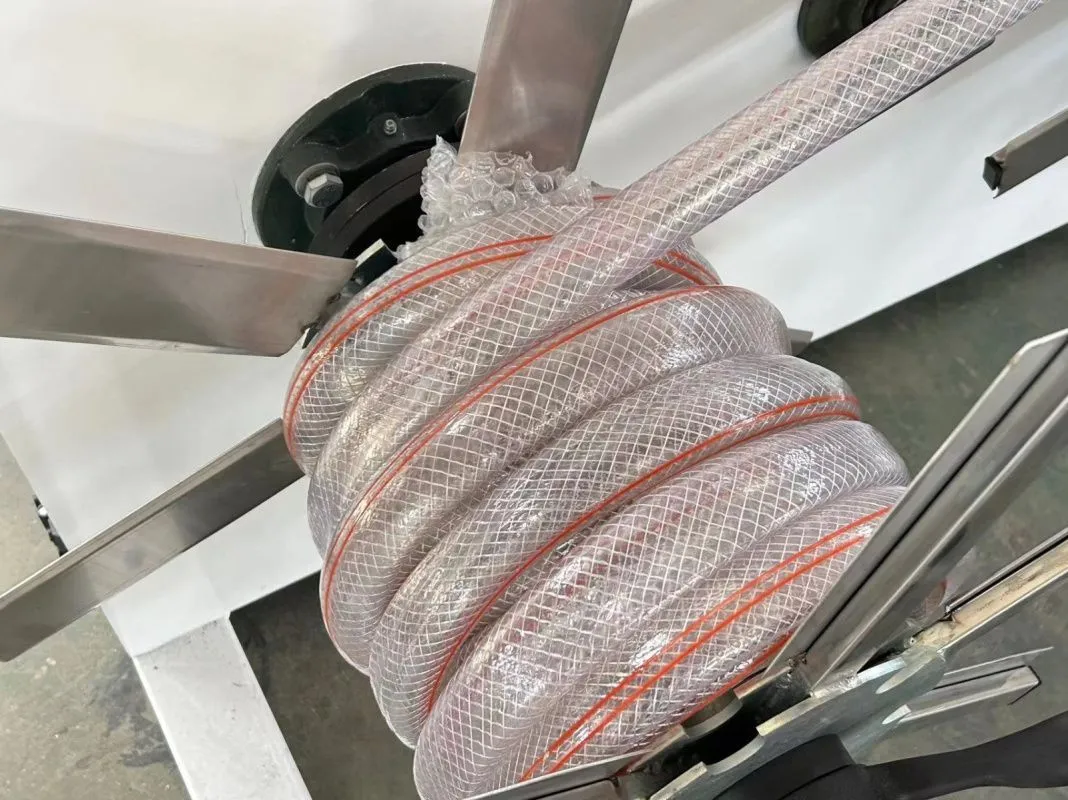

Готовая продукция:
В стоимость включены пуско-наладочные работы.
