Комплектация:

Термоформовочный станок

Дополнительное оборудование:

Воздушный компрессор, 7 м³/мин

Охладитель (чиллер), 15F

Воздушный ресивер (баллон), 2 м³

1 комплект пресс форм

Стоимость дополнительного комплекта форм - 17 800$

Примечание: в стоимость оборудования включен один комплект форм (для одного размера)

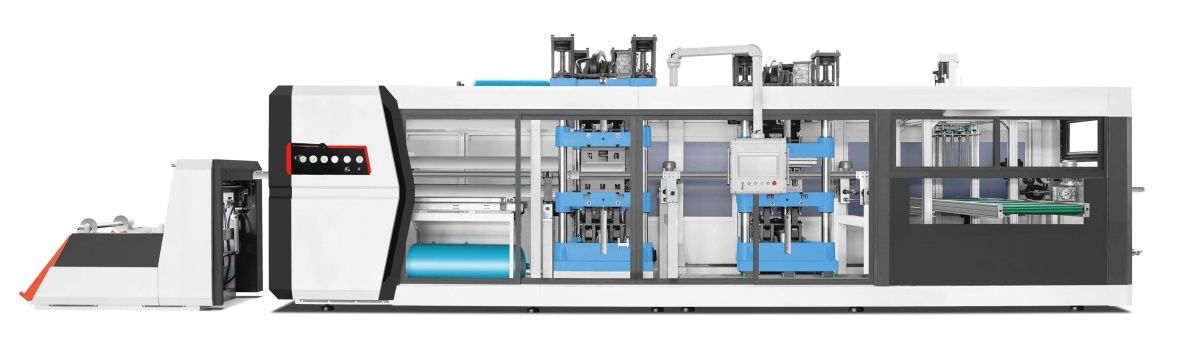

Машина объединяет в один процесс формовку, вырубку, резку и укладку в стопку. Она широко применяется и подходит для большинства запросов клиентов, позволяя производить пластиковые лотки, контейнеры, коробки, крышки и т.д. Машина полностью приводится в действие сервоприводом. Стабильная работа, низкий уровень шума, высокая эффективность, высокое качество продукции.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Область формования 820 мм x 650 мм

Макс. глубина формования 140 мм

Толщина листа 0.2-1.6 мм

Макс. скорость формования 30 циклов/мин

Давление воздуха 0.6-0.8 МПа

Расход воздуха 4.5 м³/мин

Расход воды  0.7 м³/ч

Макс. ширина листа 850 мм

Подходящие материалы: PP, PS, HIPS, PET, PVC, PLA и др.

Электропитание: AC 380 В, 50 Гц, трехфазное, четырехпроводное

Потребляемая мощность 100 кВт

Номинальная мощность 199 кВт

Мощность нагрева 140 кВт

Процесс: Формовка-резка-укладка в стопку

Габариты (ДxШxВ) 11800 x 4300 x 2800 мм

Вес: около 17.0 тонн

ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ

Фильтр, CKD (Япония)

Формующий клапан, NORGREN (Великобритания)

ПЛК/Сервопривод/Серводвигатель, Delta (Тайвань)

Датчик приближения/Твердотельное реле, FOTEK (Тайвань)

Контактор переменного тока/Автоматический выключатель, SCHNEIDER (Франция)

Электромагнитный клапан, Jinqi (Тайвань)

Нагреватель, Eistein (Германия)

Силовой выключатель, MEAN WELL (Тайвань)

ХАРАКТЕРИСТИКИ

Рабочие станции приводятся в действие с помощью стабильной конструкции с четырьмя направляющими колоннами (сталь GCr15, с внешним твердым хромированием). Износостойкая, продлевает срок службы оборудования.

Рабочая станция, участок подачи листа и намотки полностью приводятся в действие сервоприводной системой, что обеспечивает более высокую точность и эффективность.

Керамические нагреватели (Германия, ELSTEIN) с добавлением вакуумной теплоизоляционной ваты обеспечивают быстрый отклик, сокращают время обработки и экономят энергию.

Промышленный интерфейс ручного управления обладает функцией сохранения. Все параметры могут быть сохранены в рецептах, что удобно для последующей работы.

Устройство удержания материала объединено с машиной для экономии пространства в цехе и простоты управления.

ОБЗОР МАШИНЫ

Каждая станция приводится в действие эксцентриково-кривошипной кулисной конструкцией.

Участок подачи и нагрева оснащен фотоэлектрическим датчиком для предотвращения ошибочных операций в производственном процессе.

Цепь инструментального стола изготовлена из стали 65#Mn, что помогает транспортировать лист. Алюминиевые направляющие с водяным охлаждением экономят воду.

Машина оснащена системой контроля температуры PID, которая отличается высокой точностью, а допуск контроля температуры составляет <1°C.

Имеется устройство для быстрой смены оснастки, которое максимально сокращает время замены формы.

Каждый серводвигатель имеет защиту от перегрузки при перегруженности машины.

Имеется функция сигнализации раздвижных дверей.

Дополнительное оборудование (включено в стоимость):

Охладитель (Чиллер) 15F

Охлаждает формы, направляющие и гидравлическую систему во время работы машины.

Хладагент: R22

Вентилятор охлаждения 0.55 кВт * 2

Объем водяного бака 150 л

Номинальная мощность 13.6 кВт

Электропитание 3Ф-380В/50Гц

Габариты (ДхШхВ) 1500 x 850 x 1450 мм

Вес 750 кг

Воздушный компрессор 7 м³/мин

Обеспечивает достаточное количество воздуха в момент формования.

Рабочее давление 1.0 МПа

Производительность 7 м³/мин

Мощность двигателя 45 кВт

Электропитание 3Ф-415В/50Гц

Габариты (ДхШхВ) 1480 x 1030 x 1365 мм

Воздушный ресивер (Баллон)

Вспомогательный элемент пневмосистемы, поддерживающий стабильность давления воздуха.

Объем 2.0 м³

Рабочее давление 0.8 МПа

Расчетная температура 150°C

Общая высота 2700 мм

Внутренний диаметр 1100 мм

Разъем предохранительного клапана: Rp1-1/2

Разъем дренажного клапана: Rp ½

В стоимость включены пуско-наладочные работы
