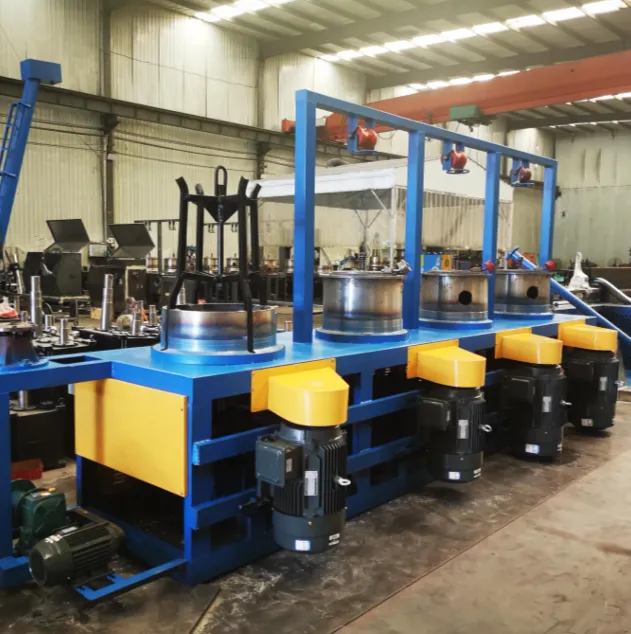

Волочильная машина с четырьмя барабанами (модель L-138)

Технические характеристики:

1.         Диаметр волочильных барабанов - 500×3 + 550 мм

2.         Количество барабанов - 4 шт.

3.         Диаметр входной проволоки - 6.5 мм

4.         Диаметр выходной проволоки - 4.0 мм

5.         Мощность двигателей - 15 кВт×4 + 1.5 кВт

6.         Тип управления - Частотное регулирование

7.         Производительность - 6000-7000 кг (за 10 часов)

8.         Габаритные размеры - 4.7×1.4×2.2 м

9.         Вес - 3200 кг

10.       Конструкция волочильных баков - Корпус с армированным сплавом

11.       Способ разгрузки - Намотка на барабан

12.       Количество - 1 комплект

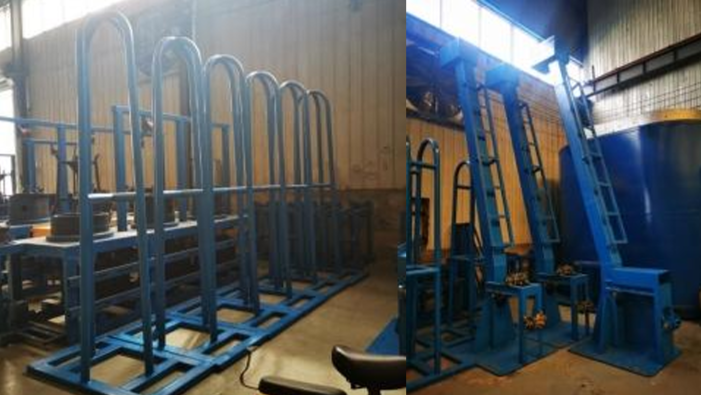

Технические характеристики разматывателя для проволочного прутка:

Вес оборудования - 850 кг

Габаритные размеры - 120×90×4500 мм (Ш×Г×В)

Диаметр проволоки - До 6.5 мм

Назначение -Комплект оснащен устройством для удаления окалины и проволочной тележкой.

Предназначен для предволочильной обработки проволоки перед подачей в волочильную машину.

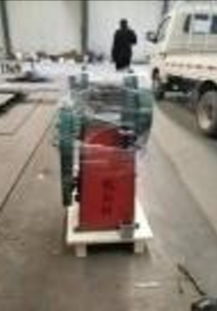

Технические характеристики станка для прокатки проволоки:

Максимальный диаметр прокатки - 6.5 мм

Минимальный диаметр прокатки - 2 мм

Мощность двигателя - 1.5 кВт

Габаритные размеры - 500×500×1100 мм (Ш×Г×В)

Вес - 120 кг

Метод обработки - Формирование заостренного конца проволоки для последующего пропуска через волоку.

Характеристики сварочного аппарата:

Максимальный диаметр свариваемой проволоки - 6.5 мм

Минимальный диаметр свариваемой проволоки - 3 мм

Мощность оборудования - 10 КВА

Габаритные размеры - 500×400×1000 мм (Ш×Г×В)

Вес - 80 кг

Принцип работы -Оборудование использует метод стыковой сварки для соединения низкоуглеродистой стальной проволоки диаметром 6.5 мм, обеспечивая непрерывность процесса волочения.

Метод разгрузки сварочного аппарата:

Способ разгрузки -Готовая проволока автоматически подается в зону приемки/на следующую технологическую операцию.

Расходные материалы для волочения проволоки:

1.     Волочильная паста/порошок

Назначение - Обеспечивает смазку в процессе холодного волочения, снижая коэффициент трения.

 Способствует:

- Экономии энергопотребления

- Увеличению срока службы волок

2.     Волоки

Принцип работы - Постепенное уменьшение диаметра проволоки при прохождении через матрицу до требуемого размера.

Список оборудования и материалов:

A. Волочильная машина с 4 барабанами - 1 комплект

B. Разматыватель для проволочного прутка - 1 комплект

A-1. Станок для прокатки стального прутка - 1 комплект

A-2. Аппарат для сварки стального прутка - 1 комплект

A-3. Разгрузочная тележка - 1 шт.

B-1. Порошок для волочения - 1 тонна

B-2. Волоки - 4 шт.
