5 осевой вертикальный обрабатывающий центр с системой SIEMENS, модель Y650

Станок создан на основе лучших качеств традиционного вертикального фрезерного станка с ЧПУ: высокой жесткости основной станины, симметричной конструкции и отличной устойчивости. Дополнительно он оснащен пятиосевым поворотным столом и реализует передовую международную концепцию динамической жесткости конструкции, а также оптимизирует подвижные узлы. Благодаря этому станок обладает высоким крутящим моментом и хорошими динамическими характеристиками, что делает его пригодным для различных областей обработки: автомобилестроение, производство пресс-форм, обработка металлических деталей и других.

Общая компоновка станка

Станок выполнен по монолитной конструкции: основание неподвижно, корпус в форме лодки закреплен на станине; салазки перемещаются по оси X внутри корпуса; поперечина перемещается по оси Y на салазках; шпиндельная головка (плунжер) перемещается по оси Z на поперечине; поворотный стол закреплен на корпусе в форме лодки, а рабочий стол вращается по осям B и C.

Особенности конструкции станка

1. Высокая жесткость и длительное сохранение точности

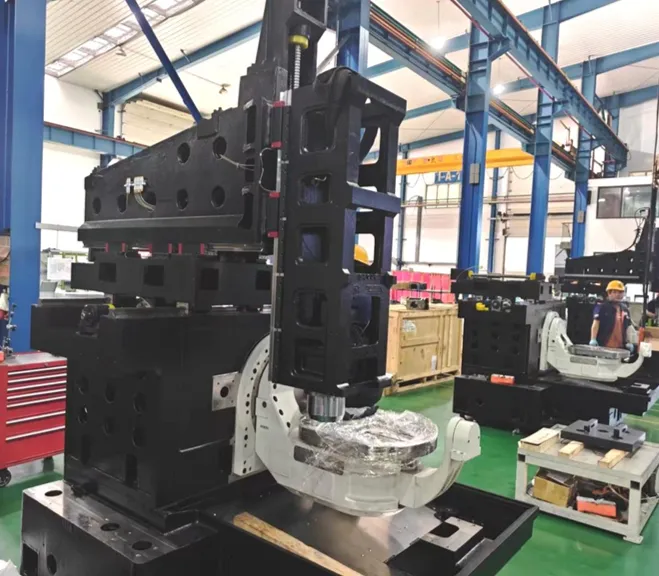

1.1 Основные элементы станка: основание, корпус в форме лодки, салазки, поперечина и шпиндельная головка — изготовлены из высокопрочного чугуна, отлитого методом литья в песчаные формы. Применены оптимальные процессы термической обработки для снятия остаточных напряжений. В конструкции предусмотрено достаточное количество ребер жесткости, что обеспечивает высокую прочность, жесткость и устойчивость всей машины.

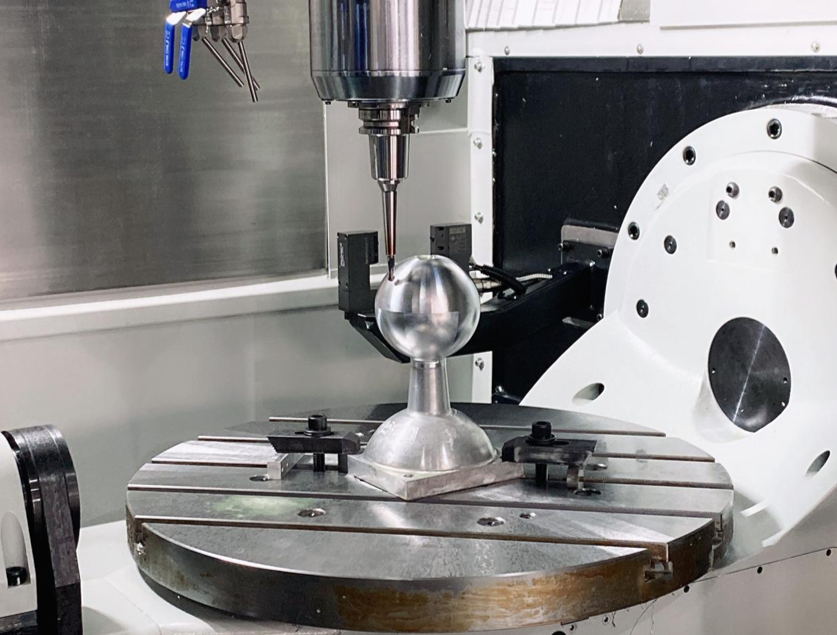

1.2 Оси B и C используют моментные двигатели, что обеспечивает высокую точность поворотного стола, хорошую точность повторного позиционирования, высокую жесткость, эффективность и удобство обслуживания.

1.3 По трем линейным осям применяются роликовые линейные направляющие, обладающие высокой жесткостью и хорошей динамической точностью.

1.4 Трехосевой привод использует шарико-винтовые пары с двойной гайкой тайваньского производства (шлифованные). Конструкция компактна, движение плавное, точность высокая. Винты опираются на подшипники, специально предназначенные для ШВП, и предварительно натянуты с обоих концов для устранения погрешностей, вызванных тепловым расширением, что формирует стабильную и высокожесткую механическую систему передачи.

1.5 Основание выполнено по литой конструкции с развитой системой отвода охлаждающей жидкости, обеспечивающей хорошую гидроизоляцию.

1.6 Шпиндель обладает высокой жесткостью. Используется консистентная (пластичная) смазка, которая обеспечивает постоянное и надежное смазывание подшипников шпинделя, что экономично, экологично и позволяет добиться длительной работы без обслуживания.

2. Высокая точность и высокие динамические характеристики

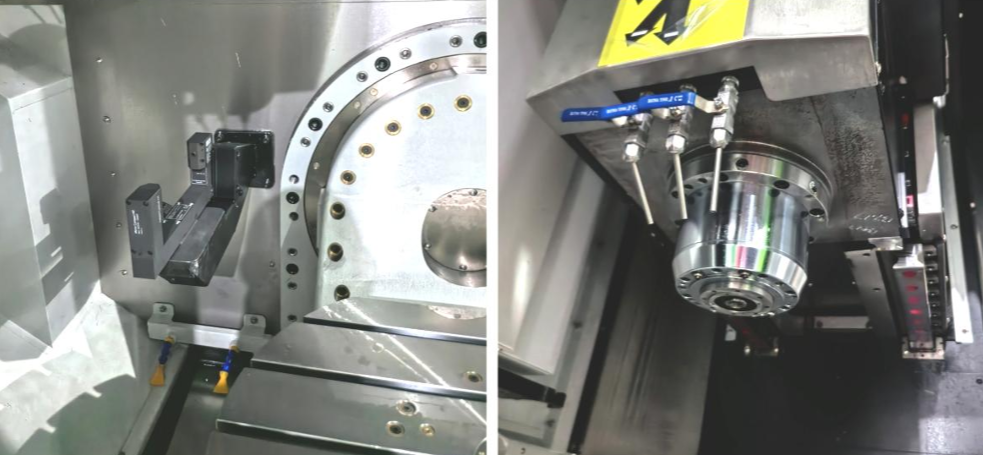

2.1 В шпинделе применяются высокоточные радиально-упорные шарикоподшипники, что обеспечивает высокую жесткость и одновременно исключительно высокую точность вращения шпинделя.

2.2 Трехосевые роликовые линейные направляющие обеспечивают высокую точность и большую нагрузку. Низкое трение уменьшает эффект «ползучести» станка на низких скоростях, обеспечивает хорошую точность позиционирования и высокие динамические характеристики.

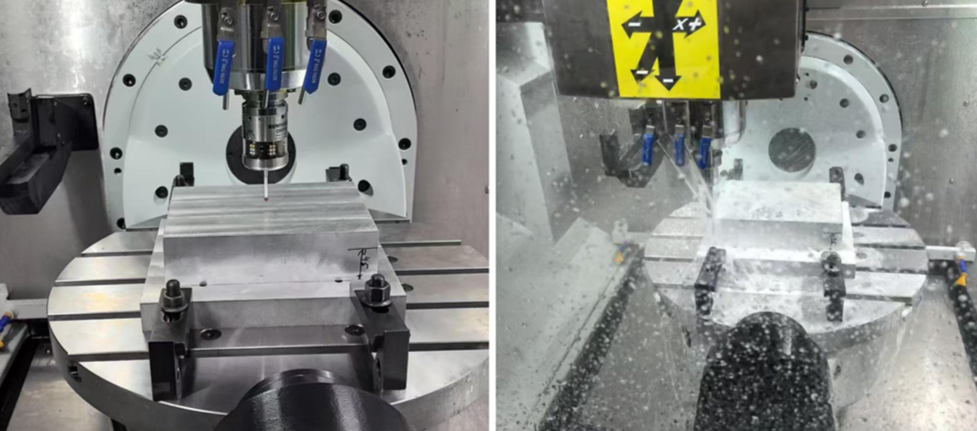

3. Высокая эффективность

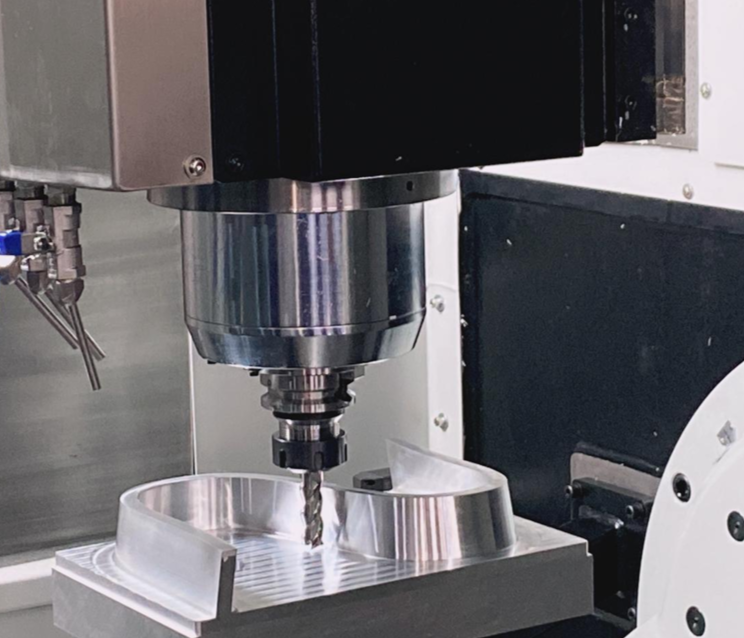

Частота вращения электромотор-шпинделя может достигать 18 000 об/мин, а скорость быстрого перемещения по трем осям — до 36/36/36 м/мин.

4. Большой диапазон обработки

По сравнению со станками аналогичных спецификаций, параметры перемещения данного станка обеспечивают более широкий диапазон обработки.

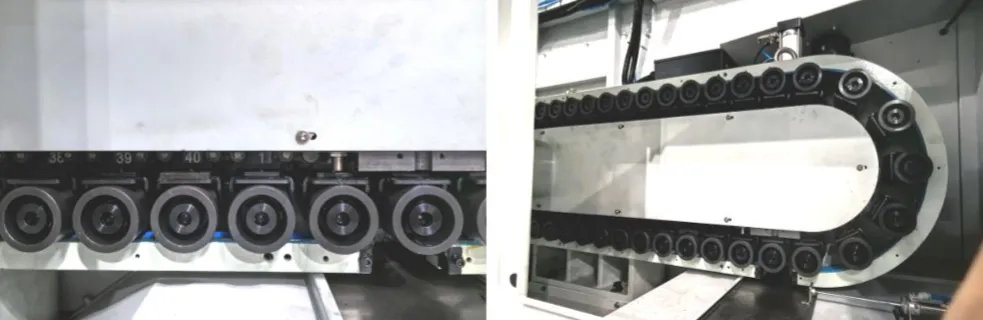

5. Комфорт управления и эстетичный полностью закрытый защитный кожух

Защитный кожух, изготовленный профессиональным производителем листового металла, оснащен смотровыми окнами и обеспечивает удобное управление.

Технические параметры:

Конфигурация:

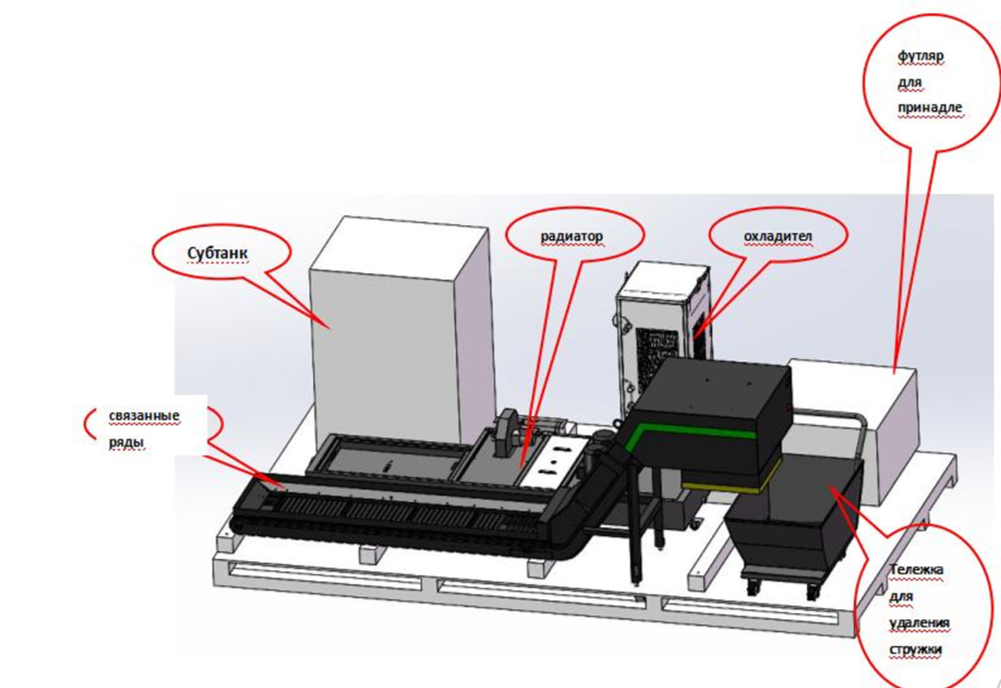

Основные включённые компоненты:

Цепной поддон для стружки (включая насос и крышку) — 1 комплект

Водяной охладитель — 1 комплект

Ящик с принадлежностями (включая аксессуары станка)

Тележка для удаления стружки (цепной поддон)

Вспомогательный бак центральной подачи воды

Гидравлическая станция

   В стоимость включены пуско-наладочные работы.
